Astable Mejorado 2 (CIR2029S )

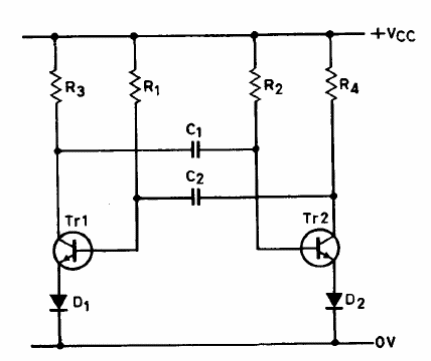

    Este circuito fue sugerido por Ferranti en su manual de transistores de 1974. La Ferranti es ahora Zetex, pero el circuito puede ser montado con transistores actuales comunes como los BC548 y los diodos pueden ser los 1N4148. El circuito oscila en 1 kHz.








R1 , R2 – 15 kohms

R3, R4 – 1 kohms

C1, C2 – 0,047 uF

TR1, TR2 – ZTX300

D1, D2 – 1 kHz

Vcc 12 V max.
