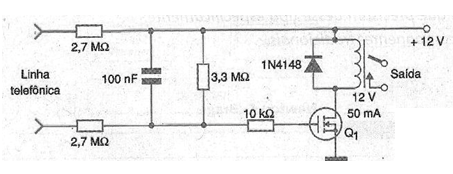

El circuito mostrado en la figura puede tener utilidad en los casos en que se utiliza una extensión telefónica común. Este circuito acciona un relé cuando cualquier extensión está fuera del gancho. El circuito se puede utilizar para apagar las otras extensiones de la línea para evitar la escucha. Otra posibilidad consiste en controlar algún tipo de automatismo, como encender una luz, cuando el teléfono es atendido. En este circuito puede ser necesario ajustar los valores de los componentes para obtener el mejor rendimiento. Así, la tensión en la coma del MOSFET debe estar entre 1 y 3 V negativos cuando los teléfonos estén en el gancho y debe subir a valores entre 6 y 10 V cuando sean retirados. El relé utilizado debe ser de 12 V con una corriente de 50 a 100 mA y la fuente usada debe tener una buena estabilización. Cualquier MOSFET de canal N se puede utilizar en esta aplicación.
