Shield Disparador Schmitt (CIR3030S)

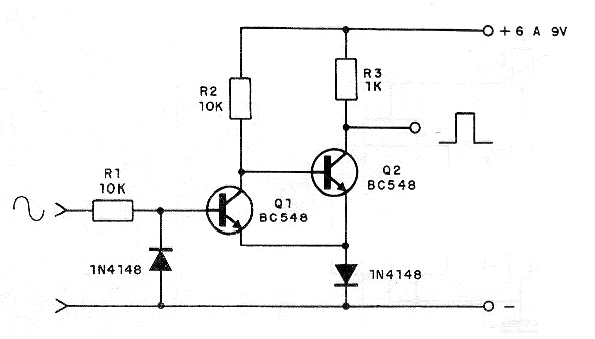

    Este circuito convierte señales senoidales en rectangulares de la misma frecuencia. La intensidad de la señal depende de la tensión de alimentación que puede ser utilizada en un conformador de onda para entrada sensora de un microcontrolador. La frecuencia máxima de funcionamiento de este circuito está alrededor de algunos megahercios. Finalmente, se deben cambiar las resistencias para obtener el mejor punto de funcionamiento en función de la intensidad de la señal de entrada y de la señal de salida deseada.
