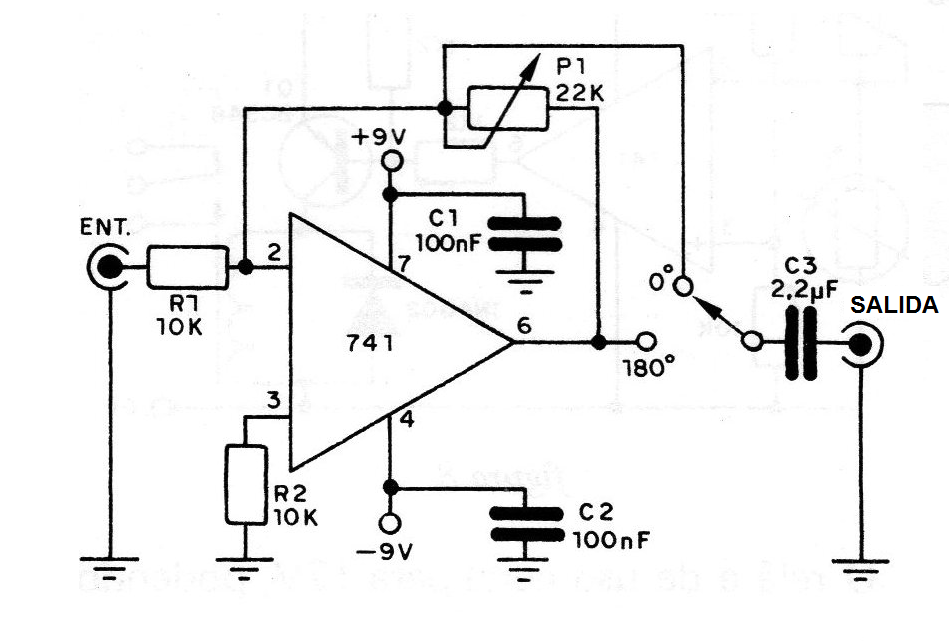

Se aplica una señal de audio a la entrada de este circuito. Dependiendo de la posición de la llave selectora S1, podemos obtener en la salida una señal amplificada de la misma fase (0°) o de fase opuesta (180°). Una posible aplicación para este circuito es en sistema de sonorización ambiental, como eliminador de microfonía. La microfonía o la retroalimentación acústica es causada por la entrada por el micrófono del propio sonido reproducido en un altavoz. La microfonía se manifiesta de modo desagradable como un silbido agudo que desaparece con la reducción del volumen del amplificador o aún con el cambio de posición del micrófono. Para reducir los efectos de la microfonía en auditorios se puede utilizar un inversor de fase, conectado entre el micrófono y el amplificador, como el sugerido con el 741. Con la inversión de fase, se puede hacer que la señal del altavoz que incide en el micrófono, causando la microfonía, sea cancelado, pues pasa a actuar como retroalimentación negativa y no positiva. La fuente de alimentación es simétrica de 9 – 0 - 9 V, y el consumo de corriente bastante bajo. La impedancia de entrada del circuito es del orden de 10 k, característica esta que debe ser observada en la elección del micrófono u otra fuente de señal usada.
