Preamplificador para micrófono de baja impedancia (CIR2069S)

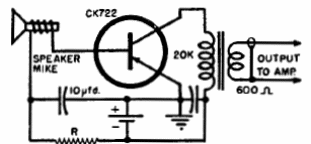

     Este circuito es de un manual de aplicaciones de transistores de Raytheon, que lanzó el primer transistor comercial, el CK722 en la década de 50. El circuito puede ser elaborado con transistores equivalentes modernos. R tiene valores entre 100 ohms y 470 ohms y la alimentación puede ser de 1,5 a 3 V con una o dos pilas pequeñas.
