Receptor de línea para línea compartida (CIR2536S)

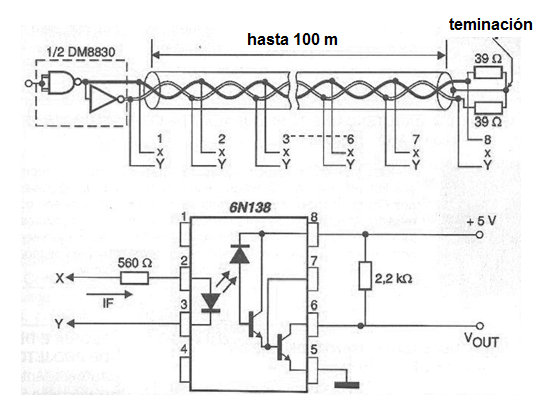

    En la figura mostramos la configuración típica de una línea compartida usando un par trenzado donde el circuito con el 6N138 puede ser usado. Hasta ocho circuitos se pueden utilizar en el circuito mostrado. El CI para el controlador de línea es convencional y la longitud máxima de la línea recomendada es del orden de 100 metros. La velocidad típica de transferencia de datos es de 180 kB / s (que corresponden a tiempos de ascenso y descenso típicos de 3 us). Las cargas se pueden distribuir aleatoriamente a lo largo de la línea.
