Radio AM Integrado (CIR5473S)



     El circuito integrado utilizado en este proyecto de 1982 no es muy común actualmente. Se puede adaptar para utilizar amplificadores más modernos, aprovechando el circuito de sintonía y control de tono. La bobina consiste en 15 + 75 vueltas de alambre esmaltado 26 a 30 en un bastón de ferrita. La alimentación debe ser hecha con fuente, dado el alto consumo del circuito.

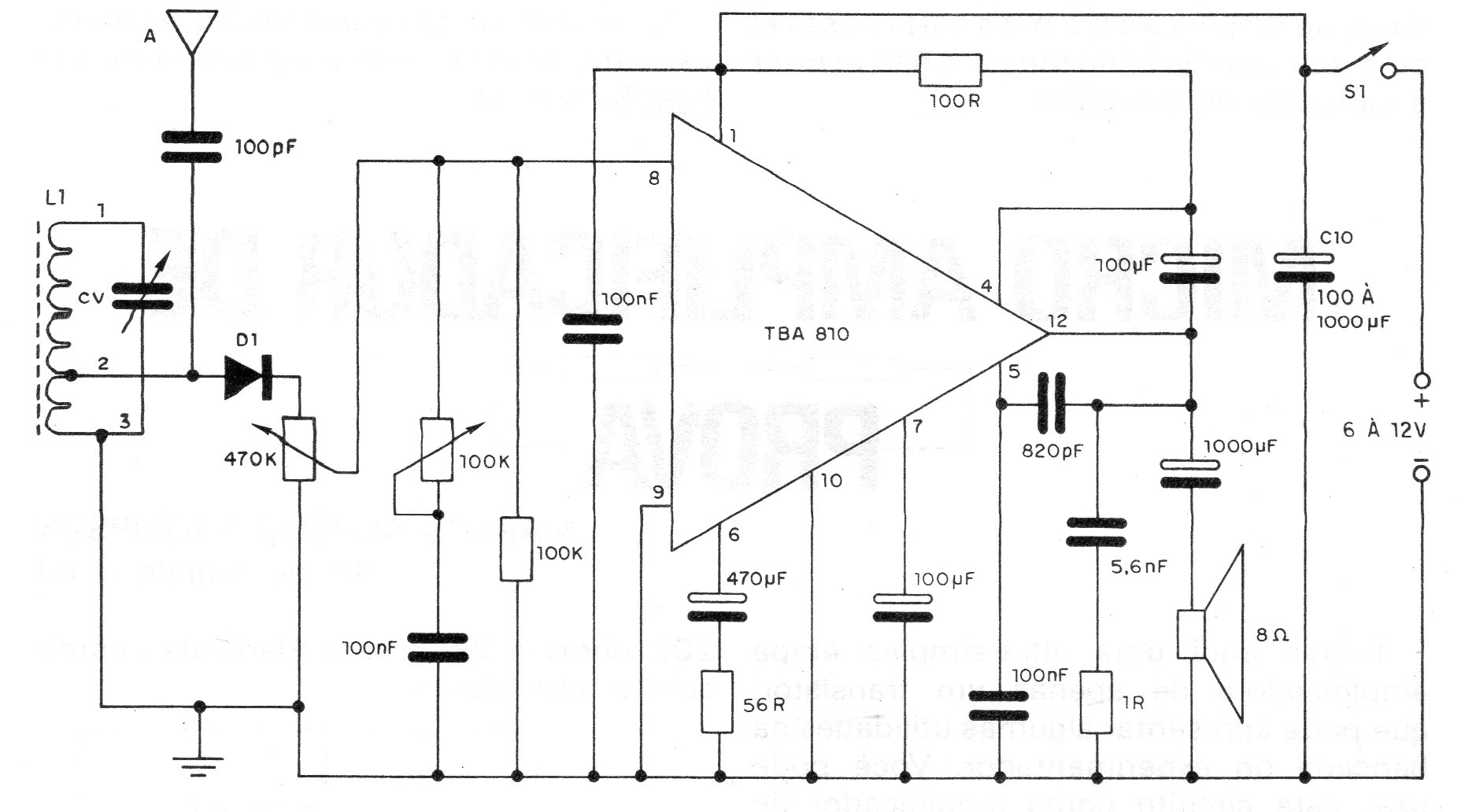

| Haga click en la imagen para ampliar |
