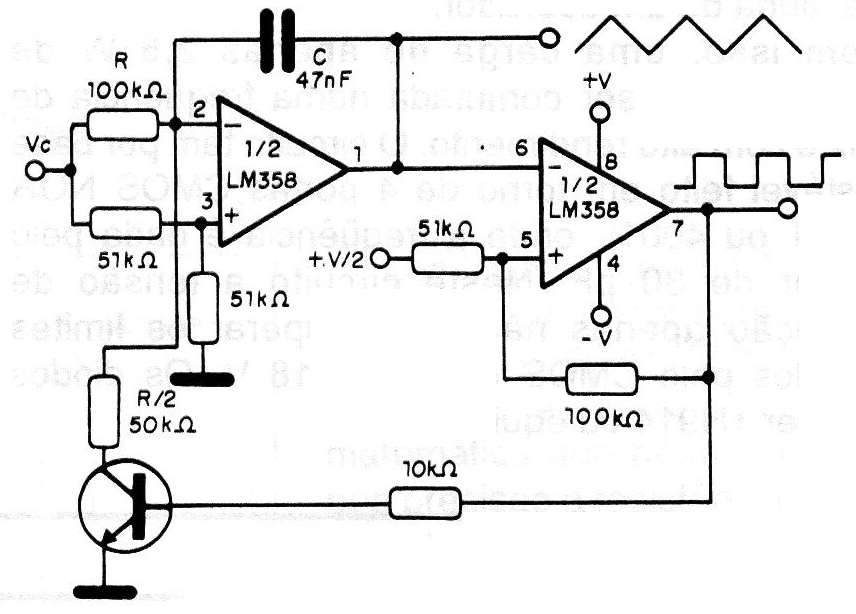

Este circuito es sugerido por National Semiconductor y se basa en un doble amplificador operacional del tipo LM358. La frecuencia central es dada por y la variación de la frecuencia se obtiene cuando la tensión de entrada va de 0 a 2 volts. La fuente de alimentación debe ser simple de 5 V y el transistor puede ser cualquier NPN de uso general. Observe que tenemos una salida con esta señal triangular, como una salida con señal rectangular. La frecuencia máxima teórica de funcionamiento de este circuito es de 1 MHz, cuando la ganancia del funcionamiento cae a 1.
