Oscilador Colpitts de 7 MHz con Transistores Bipolar (CIR2725S)

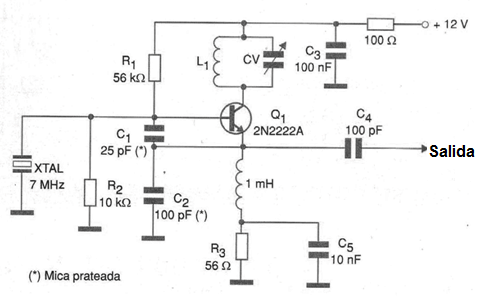

    El oscilador presentado en la figura puede generar señales entre 3 y 15 MHz aproximadamente, dependiendo sólo de la frecuencia del cristal elegido. En el caso, la frecuencia dada como ejemplo fue de 7 MHz que corresponde a la usada por las transmisiones de radioaficionados en los 40 metros. El circuito resonante en el colector del transistor permite seleccionar la salida de modo que los armónicos sólo sean usados por el circuito externo. Los capacitores deben ser cerámicos y la alimentación debe ser hecha por fuente de estabilidad. En el divisor capacitivo del oscilador donde encontramos los capacitores de 25 pF y 100 pF, estos componentes, para mayor estabilidad deben ser de mica plateada. Los transistores equivalentes al 2N2222A como los BF494 y BF254 se pueden utilizar sin problemas.
