Puente H con MOSFET de Potencia Y Bipolar (CIR276S)

Con este shield misto se pueden controlar motores 1 A y con el cambio del BD136 aún más. Los transistores deben estar equipados con radiadores de calor y el control debe ser realizado por 5 V de las salidas de un Arduino. Los MOSFETs pueden tener dificultad para cambiar con tensiones más bajas. En algunos casos se puede incluso utilizar un shield intermedio de disparo para elevar el voltaje MOSFET.

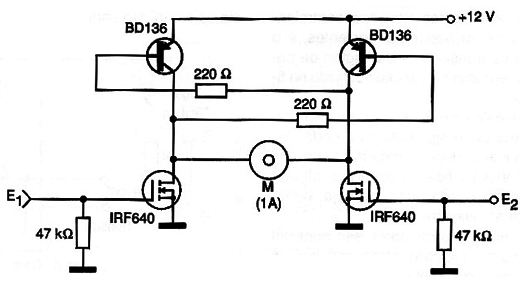

Puente H Con MOSFET De Potencia Y Bipolar
Puente H Con MOSFET De Potencia Y Bipolar
