Indicador de nivel de temperatura con el TL489 (CIR2903S)

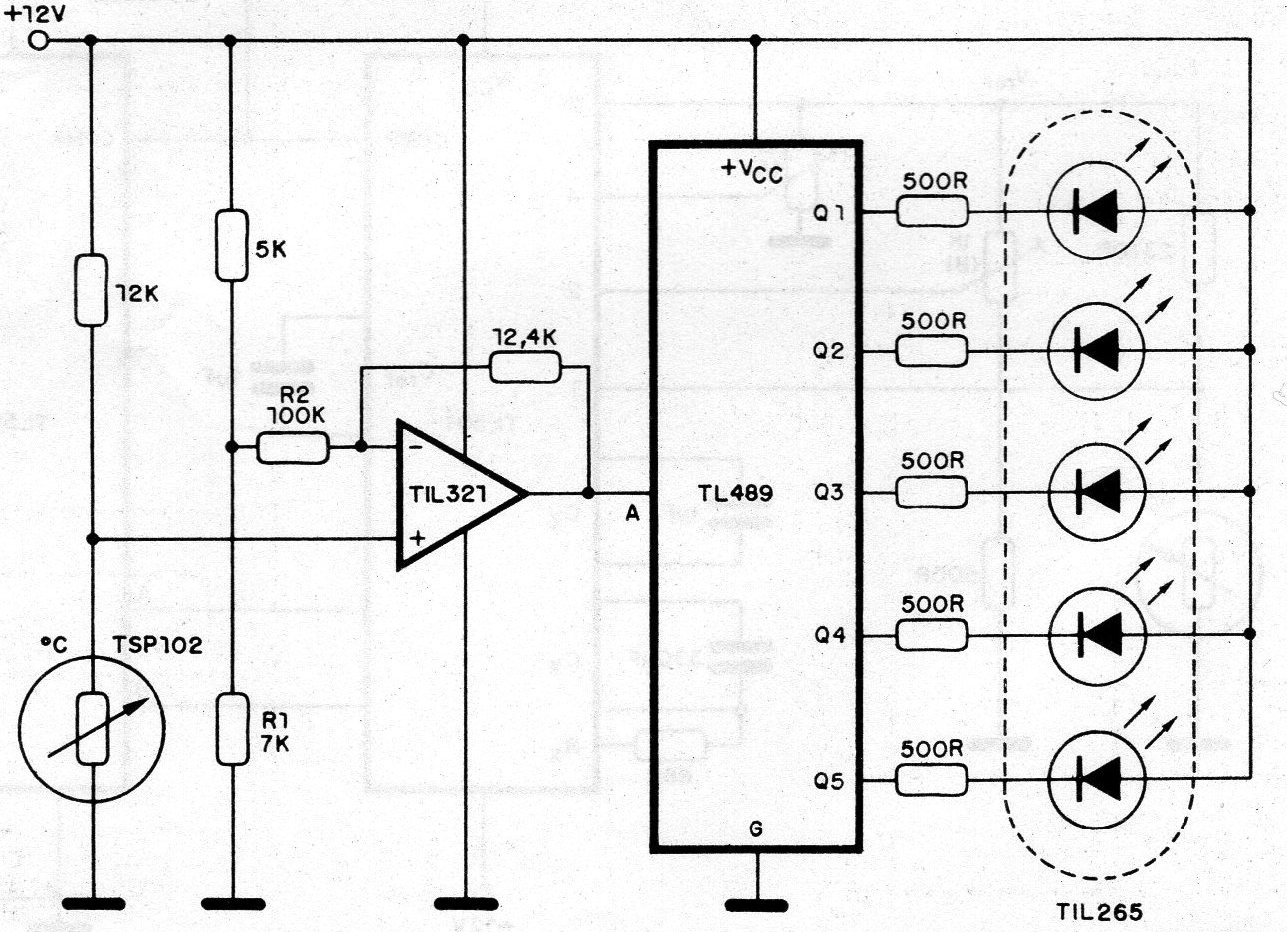

     El circuito mostrado es sugerido por Texas Instruments y utiliza como base el TL489, proporcionando así 5 niveles de indicación de temperatura en el rango de 25º C a 125º C. Su principal aplicación es automotriz. El primer LED se enciende cuando la temperatura supera los 25 ° C, el segundo cuando supera los 50 ° C y hasta 125 ° C en pasos de 25 ° C con una precisión excelente. Para pasos de 20 ° F deben ser alterados dos componentes: R1 pasa a tener 460 ohms y R2 pasa a 6k2.




| Haga click en la imagen para ampliar |
