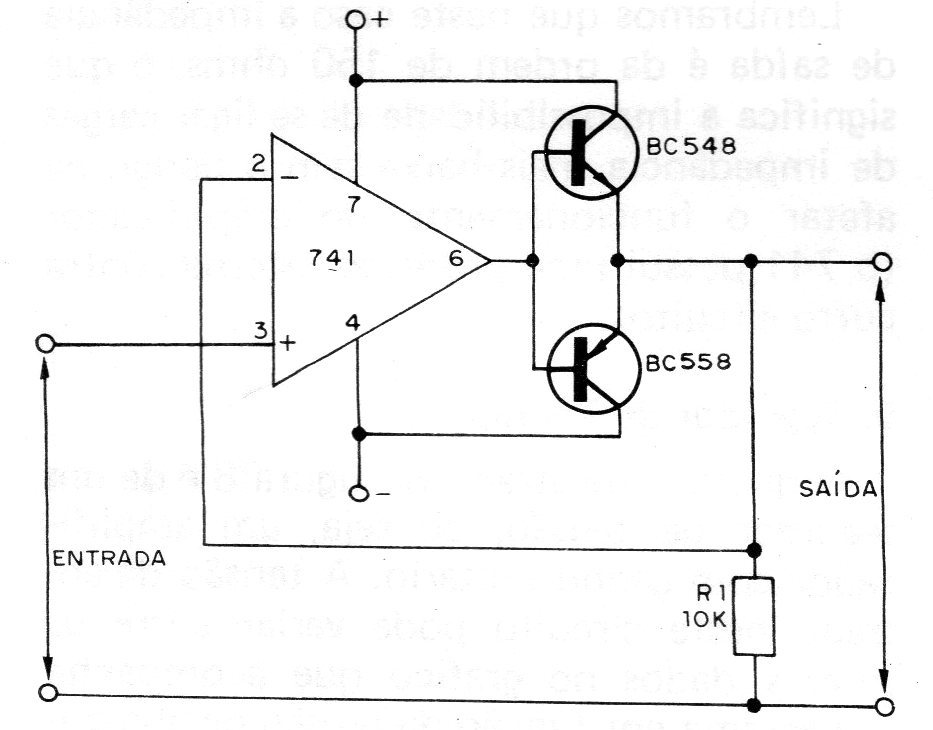

En la figura tenemos una aplicación en la que la tensión de entrada y de salida son iguales, con la diferencia de que la impedancia de salida es reducida hasta el punto de poder tener una corriente elevada en el circuito de carga. Esta corriente es mucho mayor que la que podría obtenerse de un simple amplificador operacional, en vista de que su impedancia de salida es del orden de 150 ohmios. La tensión de salida puede entonces variar de -8 a +8 V, acompañando las variaciones de la tensión de entrada con una corriente máxima de 50 mA. Es importante observar que, como la tensión en que los transistores empiezan a conducir es de aproximadamente 0,6 V, en el rango que va de cero a este valor, El circuito presenta una cierta histéresis, o sea, hay una deformación de la forma de señal obtenido en la salida en relación con la señal de entrada. Este hecho es importante de observar si el circuito funciona con señales de corriente alterna. Los transistores usados ??deben presentar las mismas características siendo, sin embargo, complementarias.
