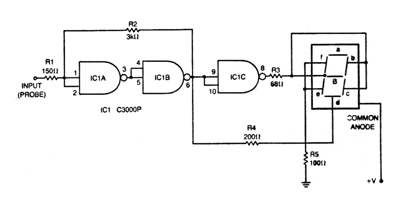

Prueba Lógica TTL (CIR5107S)



    Si bien hemos encontrado este circuito en una antigua documentación de los años 70, todavía se puede montar con puertas TTL del tipo 7400 en lugar de las originales. El circuito se alimenta con 5 V y en lugar del display de 7 segmentos podemos usar LEDs comunes para indicación de estado. El circuito puede ser alimentado directamente por los 5 V del circuito que se está analizando.
