Simple Probador de Diodos (CIR5297S)

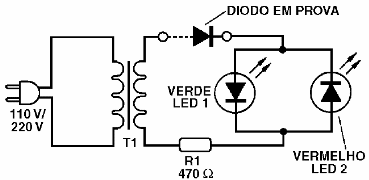

Con este circuito, los diodos rectificadores, de uso general tanto de silicio y de germanio pueden ser probados. Si el diodo es bueno sólo un LED se enciende. El transformador tiene devanado secundario de 4 a 9 V con corriente de 50 mA o más. Si los dos LEDs encienden el diodo está en corto y si los dos permanecen apagados el diodo está abierto. Un pequeño brillo en uno de los LED y el otro encendido, indica fugas.
