Filtro Rechazo y Pasa Fajas de 500 Hz LM3900 (CIR2155S)

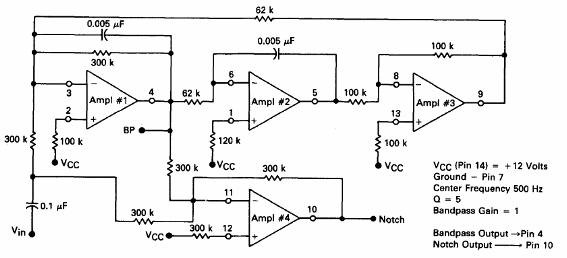

   Esta configuración que utiliza los cuatro amplificadores operacionales de transconductancia de un LM3900 se encontró en el Linear Databook de Motorola de 1990. El circuito debe utilizar la fuente simétrica y los componentes se pueden cambiar a otras frecuencias.
