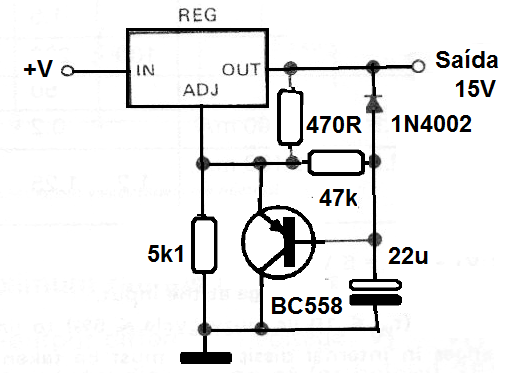

Esta fuente aplica suavemente la tensión a la carga, provocando que se eleve lentamente, evitando así sobretensiones. El TL317 es equivalente a la LM317 y el circuito se sugiere en la hoja de componentes de Texas Instruments. El circuito integrado debe ser montado en radiador de calor. El transistor puede ser el BC558. La tensión de entrada debe ser al menos 2 V más alta que la tensión de salida.
