Luz Hipnótica (CIR1001S )

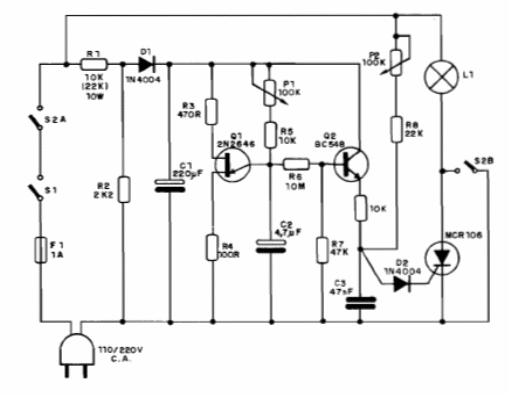

Este circuito hace que una lámpara incandescente de hasta 100 W parpadea de forma aleatoria, aumentando y disminuyendo la frecuencia, causando así un efecto hipnótico. El efecto se controla en dos potenciómetros y depende de C3 y C2. Para mejorar el rendimiento se puede cambiar D2 por un Diac o Lámpara neón, y el SCR puede ser el TIC106, en cuyo caso será necesario añadir un resistor de 22 k a 47 k entre la puerta y el cátodo. El SCR debe estar dotado de radiador de calor y el valor 22k entre paréntesis es para el caso del aparato ser conectado a la red de 220 V. El interruptor S2 conecta directamente la lámpara a la red, cancelando el efecto.
