Detector de Frecuencia Digital (CIR5074S)

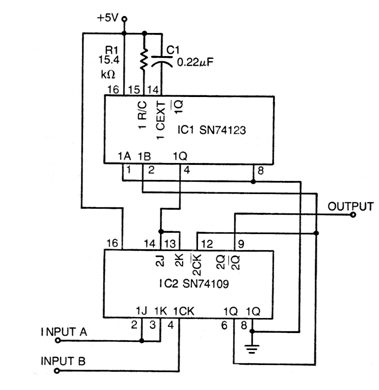

   Este circuito digital TTL de una documentación de Texas Instruments de la década del 70 usaba los tipos SN de la empresa, pero puede ser implementado por TTLs de otras series y fabricantes. El circuito tiene una banda de detección ajustable por R1 y C1. El circuito debe ser alimentado por 5 V produciendo una señal de salida que tiene una duración de pulsos que depende de la diferencia de los pulsos aplicados a las entradas. Las señales tanto de entrada y de salida son rectangulares. El circuito se puede utilizar como shield.
