Convertidor Senoidal Para Cuadrado (CIR5113S)

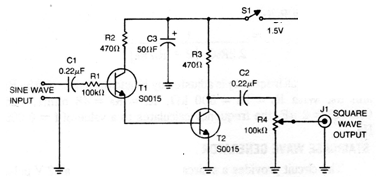

    Este circuito, de una documentación técnica de los años 70, convierte un signo senoidal de baja frecuencia en un signo rectangular de la misma frecuencia. El circuito es alimentado por una tensión de 1,5 V y los transistores pueden ser los BC548. El ajuste de la señal de salida se realiza en el potenciómetro R4. Los componentes pueden tener cambios en función de la frecuencia de la señal de entrada.
