Mezclador con MOSFET de RF (CIR2807S)

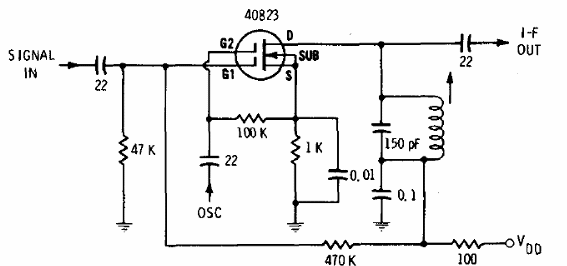

    Este circuito puede ser utilizado en receptores para mezclar la señal del oscilador local con la señal sintonizada obteniéndose la FI. La salida se debe sintonizar para esta frecuencia. Cualquier MOSFET de doble puerta se puede utilizar en frecuencias hasta algunos cientos de megaciclos. El circuito es de una documentación sobre FETs de los años 70.
