Control de Ganancia Invertida para Operacionales (CIR5836S)

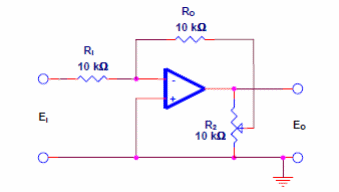

     En la figura tenemos el modo de obtener un control de ganancia de -1 a infinito para un amplificador operacional. La impedancia de entrada es de 10 k ohms. Ro se puede cambiar a otras ganancias mínimas. El circuito es de una documentación de 2016 de Texas Instruments.
