En los antiguos tiempos de la electrónica era suficiente para el buen técnico tener un buen multímetro que la mayoría de los circuitos podía ser analizada y sus defectos encontrados en mucho esfuerzo. Sin embargo, la tecnología electrónica avanzó, y hoy sólo un multímetro no es suficiente para que un buen técnico realice de manera eficiente su trabajo. Es necesario más, y ese más es justamente el osciloscopio, de que trataremos en este artículo.

    Hace algún tiempo tener un buen osciloscopio para la bancada de reparación, mantenimiento o trabajos o desarrollo de circuitos electrónicos era un sueño para la mayoría de los profesionales.

   Los osciloscopios analógicos, que eran los únicos disponibles hasta entonces eran caros y también limitados, pues sus bandas de frecuencias no eran muy amplias, hasta el punto de atender las exigencias de esos profesionales.

    Sin embargo, a medida que la propia tecnología electrónica de los aparatos reparados o en desarrollo avanzó, también avanzó la tecnología de los osciloscopio.

   Así, si el lector lee nuestro artículo La elección de un osciloscopio (INS286) patrocinado por Keysight (Agilent Technologies) verá que era relativamente simple elegir un osciloscopio para su trabajo, pues los tipos disponibles eran limitados.

    Hoy en día, el profesional debe tener en cuenta que no sólo necesita un osciloscopio, pero ante la variedad de tipos disponibles, debe saber elegir uno que se adapte a su tipo de trabajo.

   La inversión, que aún no es baja, pero es accesible debe ser plenamente recompensado por el uso eficiente del instrumento en su trabajo.



    Qué hacer con un osciloscopio

   Si por mucho tiempo el multímetro lo fue considerado el más importante de todos los instrumentos de la bancada, y realmente sigue siendo, el osciloscopio reúne no sólo sus funciones como va más allá.

   En resumen, el osciloscopio complementa el multímetro realizando las mismas medidas, pero de forma más completa, pues permite el análisis dinámico de los eventos que están ocurriendo en un circuito.

   Por ejemplo, mientras que el multímetro sólo mide una tensión alternada en un circuito, con el osciloscopio podemos medir esta tensión, visualizar su forma de onda, detectando deformaciones, presencia de transitorios y midiendo su frecuencia, período, fase y mucho más.

   Esto significa que, mucho más de visualizar formas de onda el osciloscopio moderno puede ofrecer recursos que los osciloscopios antiguos que utilizaban pocos recursos limitados por un TRC (Tubo de Rayos Catódicos) podían tener.

El osciloscopio moderno es del tipo digital, ligero y compacto y su costo dependerá sólo del número de recursos que puede ofrecer.

   Keysight (nuevo nombre de la división de instrumentación de Agilent Technologies) ofrece en nuestro país una línea de osciloscopio muy grande, que va de los tipos de bajo costo para el profesional de pequeño tamaño y escuelas hasta los tipos avanzados para los laboratorios de desarrollo de mantenimiento de equipos sofisticados en grandes empresas.

   En nuestro artículo INS363 mostramos a los lectores cuáles son las características principales que deben ser analizadas al buscar un osciloscopio que atienda a sus necesidades.

   En este artículo abordamos sólo las necesidades básicas, ya que tipos avanzados pueden exigir mucho más y ahí entra en acción el conocimiento del profesional que va a utilizarlo.



   Tipos y Precios

   Para los profesionales que necesitan instrumentos accesibles con una amplia gama de características y anchos de banda de 70 a 200 MHz, sugerimos los tipos de la serie InfiniVision 2000X.

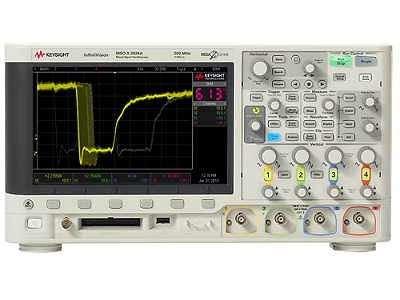

Osciloscopio de la serie 2000X
Osciloscopio de la serie 2000X





 Para los profesionales de las telecomunicaciones que necesitan una banda más amplia de frecuencias, sugerimos los tipos de la serie Infinivision 3000T de la serie X o InfiniVision de la serie 4000X.

   Y para los que necesitan mucho más tenemos los de la serie Infinium que llegan a 33, 63 e incluso 80 GHz.



   Ver más en el sitio:

http://www.keysight.com/pt/pcx-x2015004/oscilloscopes?nid=-32546.0&cc=MX&lc=spa







    Todos cuentan con una gran cantidad de recursos adicionales como diferentes tipos de punta de pruebas, conectores, y mucho más.

  Cómo aprender a usar



   La Keysight dispone en su sitio de un Kit Educativo de Osciloscopio, totalmente en español , en el que se dan lecciones sobre el uso de este instrumento, de una forma muy didáctica que, incluso puede ayudar a los profesores a preparar sus clases.



   Así es como para descargar el kit: https://www.keysight.com/main/editorial.jspx?cc=BR&lc=por&ckey=2680906&id=2680906



   También tenemos disponible nuestro libro: Osciloscopio - Primeros pasos en los que enseñamos mucho sobre el uso de este instrumento.

   ¿Cómo comprar este libro en:

http://www.newtoncbraga.com.br/index.php/biblioteca-do-instituto/8434-osciloscopio-primeiros-passos



Nota: el libro está en portugués, pero pronto tendremos edición en español.



   Para comprar osciloscopio Keysight (Agilent) acceda:

http://www.keysight.com/main/contactInformation.jspx?pageMode=HB&tmprop=H2B&cc=BR&lc=es



   En este sitio en la sección de instrumentación encontrarás una infinidad de artículos sobre Osciloscopio, desde su principio de funcionamiento hasta su uso en las más diversas aplicaciones.
