Preamplificador de bajo ruido LM1303 (CIR11803S)



     Este circuito es de un manual integrado lineal de los años 70. El circuito integrado utilizado es poco común en la actualidad y se muestra en uno de los canales de aplicación. La fuente no necesita ser simétrica. Podemos encontrar esta configuración en otro lugar de este sitio.

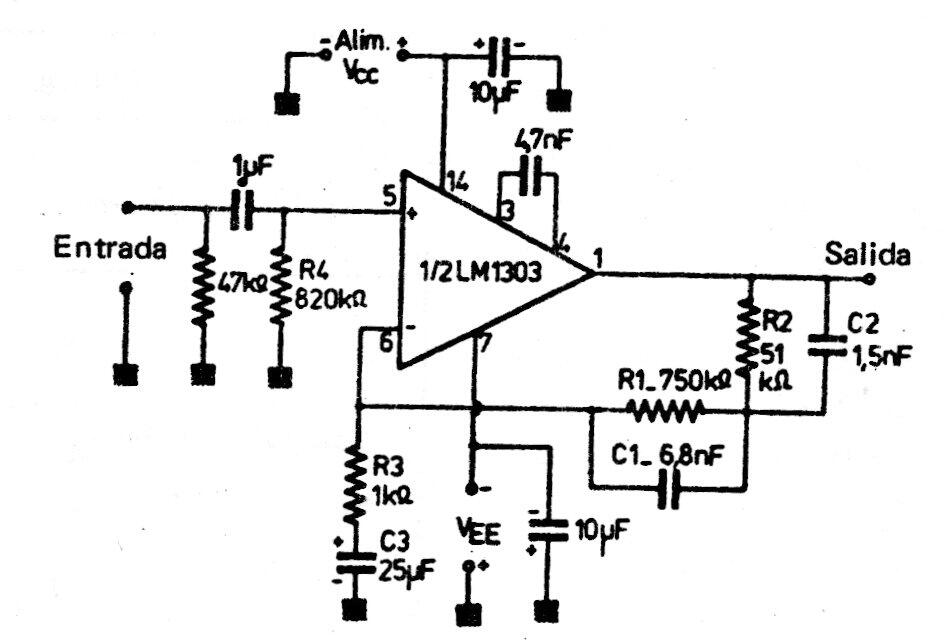

Preamplificador de bajo ruido LM1303
Preamplificador de bajo ruido LM1303 | Haga click en la imagen para ampliar |
