Contador Secuenciador con Dos 4017 (CIR10690S)

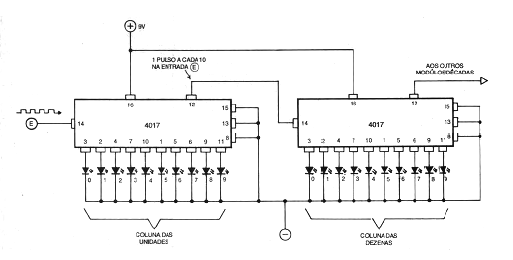

    En la figura siguiente mostramos cómo conectar dos circuitos integrados 4017 en un secuenciador hasta 20. El circuito es de una antigua documentación técnica, pero aparece en otros puntos de este sitio con aplicaciones prácticas. En esta se utilizan para un sistema secuencial de LED.
