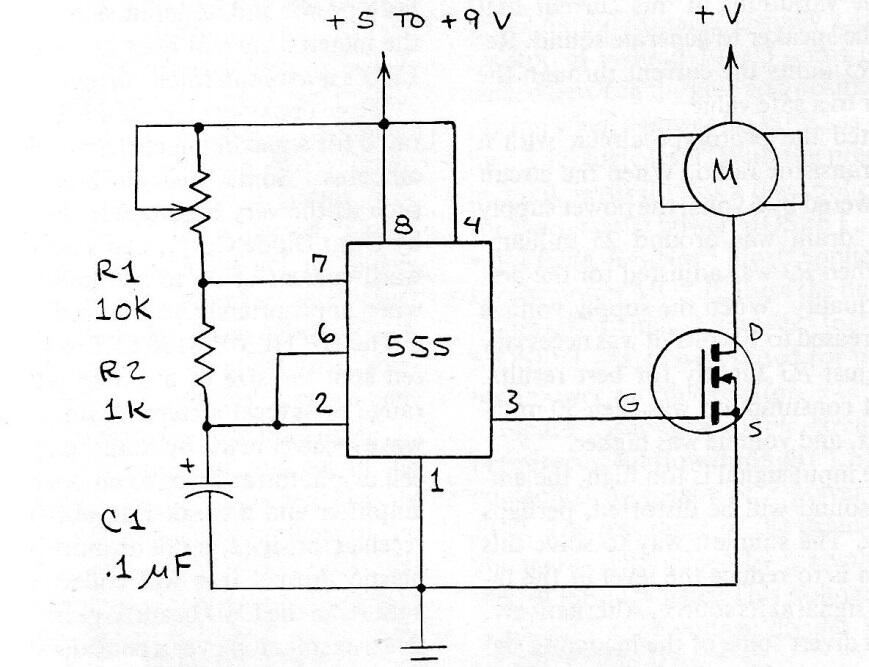

Este circuito fue obtenido en una revista americana Modern Electronics de 1990, pero todavía es actual y útil. Utiliza un 555 para generar una señal PWM que se aplica a un motor DC a través de un MOSFET de potencia. El CI puede ser alimentado por tensiones de 5 a 9 V y el motor con tensión separada de acuerdo a sus necesidades.




| Haga click en la imagen para ampliar |
