Selector de datos TTL (CIR10130S)

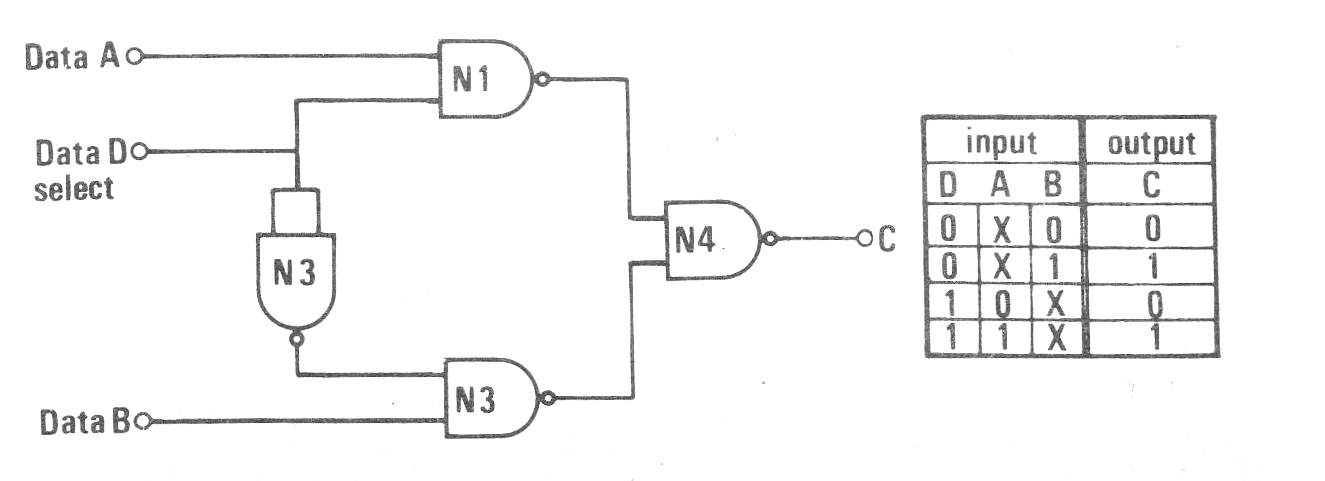

Este circuito fue encontrado en una revista inglesa de 1976. Este circuito selecciona el nivel lógico de una de las dos entradas, aplicándolo a la salida. La tabla de verdad al lado del circuito muestra cómo funciona. El circuito integrado es el 7400 y la alimentación debe realizarse con 5 V.




| Haga click en la imagen para ampliar |
