Astable NOR CMOS 4001 Bufferizado (CIR10141S)

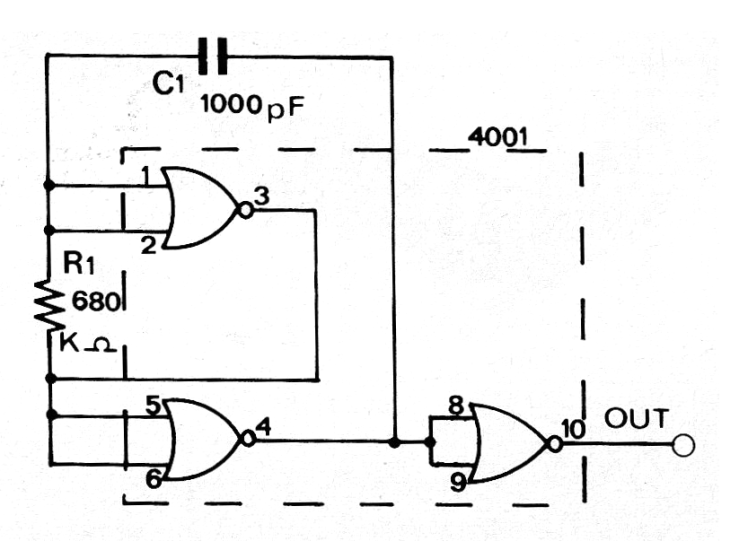

Este circuito es de una revista italiana Radio Elettronica de enero de 1977. El circuito muestra cómo implementar un astable CMOS con puertas NOR 4001. La frecuencia depende de C1 y de R1. La tensión de alimentación debe estar entre 5 y 15 V. En este circuito, una tercera puerta aísla la salida del oscilador proporcionando una amplificación digital.




| Haga click en la imagen para ampliar |
