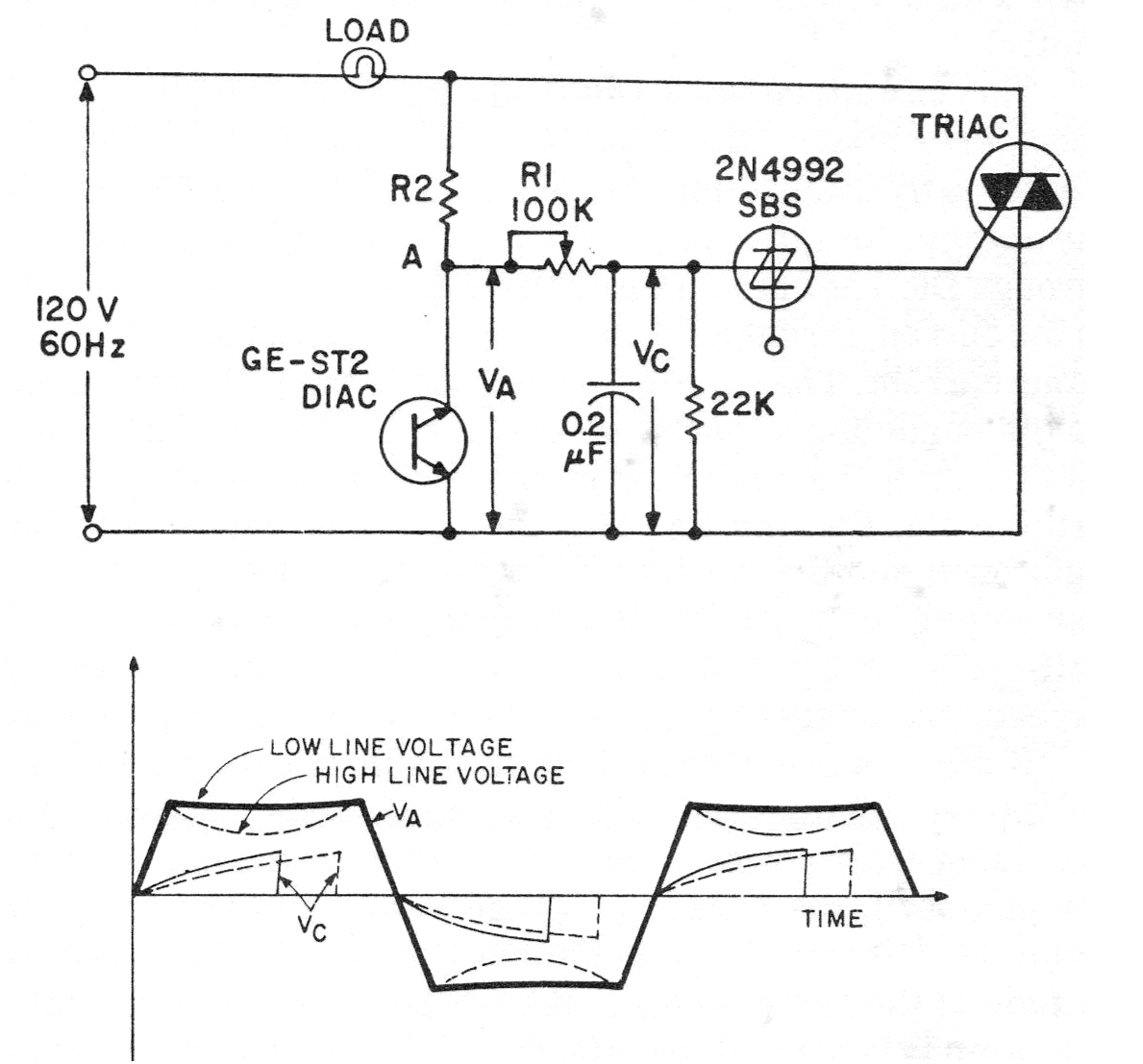

Este circuito fue encontrado en un manual de tiristores americano de 1974. Se trata de un circuito de control de fase (control de potencia) co0m compensación de línea. Lo que hace es modificar la tasa de carga del capacitor en las tensiones más bajas proporcionando un control más preciso, como muestran las curvas junto al diagrama. El Triac puede ser cualquiera de la serie TIC.




| Haga click en la imagen para ampliar |
