Radio AM Simple (CIR9172S)

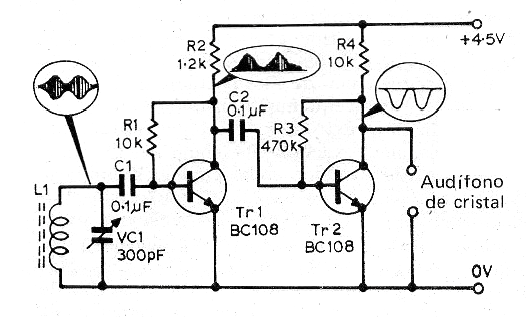

Originalmente, este circuito es de una revista inglesa, pero lo encontré en la Revista Radio Chassis Televisión de Argentina, en una edición de 1978. La bobina consta de 80 a 100 vueltas de hilo 28 en un bastón de ferrita y en la salida tanto podemos conectar un auricular de cristal como la entrada de un amplificador. Para las estaciones más débiles utilice una antena. La conexión de la variable en la bobina de la forma indica resulta en una baja selectividad.. El equivalente al BC108 es el BC548.
