Punta de prueba Lógica (CIR9238S)

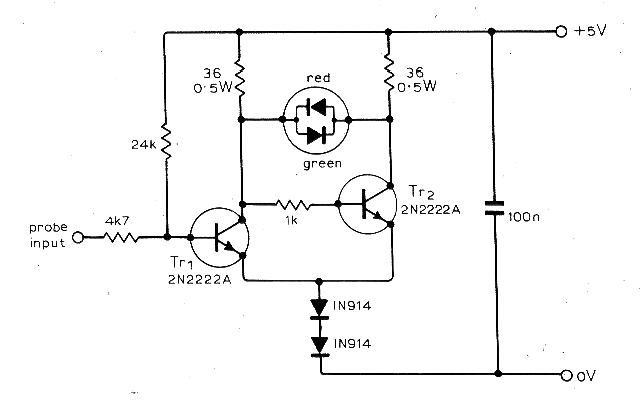

Hemos obtenido este circuito de una revista inglesa Wireless World de septiembre de 1976. La revista ya no existe, pero el circuito todavía puede ser montado, pues los componentes todavía son comunes en el mercado. El circuito se alimenta con 5 V retirado del propio circuito TTL que se está analizando.
