Electrificador (CIR8157S)



    Los transistores de este circuito admite equivalentes y la bobina es del tipo de encendido de carro. El circuito produce pulsos de alta tensión, pero de baja corriente. Nunca alimente este circuito por fuente sin transformador. El circuito es de la década de los 80 con componentes de la época.

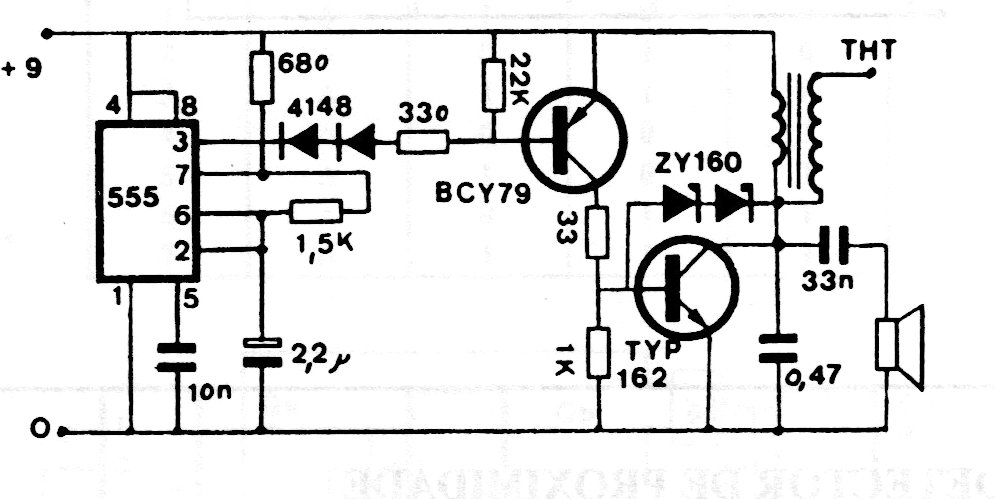

| Haga click en la imagen para ampliar |
