Astable Diferente con Dos Transistores (CIR8303S)

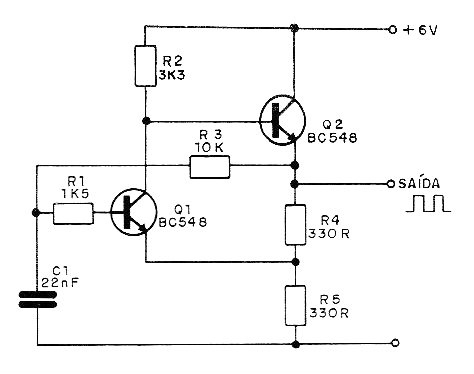

Este circuito genera una señal de baja frecuencia que básicamente depende del valor de C1. La señal de salida es rectangular y su intensidad cercana a la tensión de alimentación. La alimentación del circuito puede oscilar entre 6 y 9 V y los transistores equivalentes se pueden emplear. La frecuencia máxima de este circuito es del orden de algunos cientos de kilohertz.
