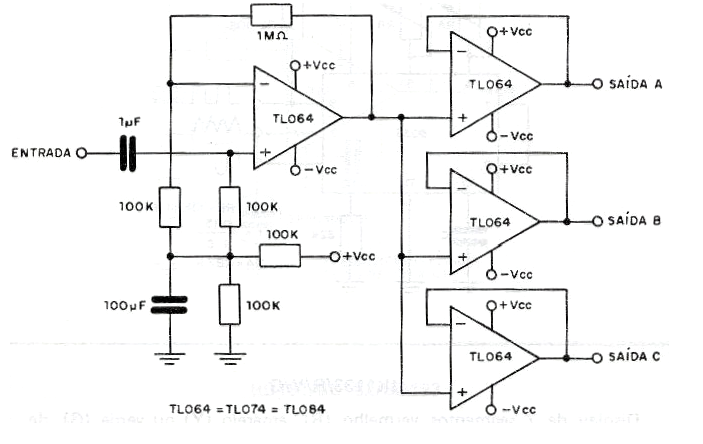

Este circuito tiene por finalidad posibilitar la utilización de una señal de audio excitando las entradas de tres o más amplificadores comunes. En este caso, se dieron tres salidas, pues el TL074 o TL084 poseen 4 amplificadores operacionales en la misma envoltura. La alimentación del circuito debe realizarse a partir de una fuente simétrica de 6 + 6 o 9 + 9 V con un excelente filtrado. El consumo del circuito es muy bajo y los cables de entrada y salida de señales deben ser blindados.




| Haga click en la imagen para ampliar |
