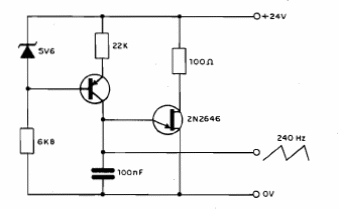

Generador Diente de Sierra UJT (CIR8462S)



Si bien los transistores unijuntura no son casi usados, este circuito tiene finalidad didáctica. Genera señales de sierra de buena linealidad en una frecuencia que depende del condensador. Con el valor utilizado se encuentra alrededor de 10 kHz. El zener y el transistor forman una fuente de corriente constante que carga linealmente el condensador, generando así el signo diente de sierra. Recordamos que la frecuencia límite para este circuito está alrededor de 100 kHz.
