Medidor de carga de batería basado en OCV (CIR7389S)

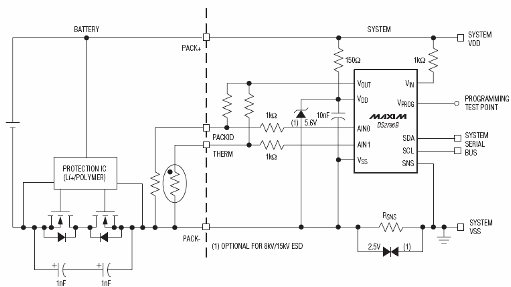

    El circuito presentado en la figura 1 fue sugerido por Maxim (www.maxim-ic.com) basándose en el circuito integrado DS2786B. Se trata de un medidor de carga de batería que monitorea el proceso de carga de una batería Li-Ion o Litio-Polímero basado en la medida de la tensión en circuito abierto (Open-Circuit Voltage o OCV). La medida de la carga es evaluada por una tabla almacenada en el circuito, lo que lo hace bastante preciso.



Figura 1 - Circuito medidor de carga con el DS2786B de Maxim.
Figura 1 - Circuito medidor de carga con el DS2786B de Maxim.

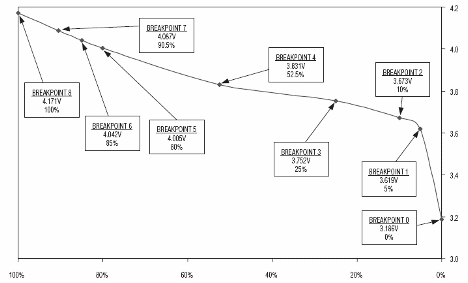

   En la figura 2 tenemos la curva que genera la tabla de monitoreo de la carga de la batería.



Figura 2 - Curva de comportamiento de la carga de una batería utilizada para monitorear su estado.
Figura 2 - Curva de comportamiento de la carga de una batería utilizada para monitorear su estado.





El DS2786 posee características muy interesantes para la realización de las funciones requeridas por este circuito. Por ejemplo, la medida de la tensión se realiza con resolución de 12 bits mientras que la medida bidrecional de la corriente se realiza con 11 bits. El circuito tiene una interfaz de 2-wire y un bajo consumo, de sólo 50 uA. En la condición sleep la corriente cae para apenas 1 uA. Más información se puede obtener en el datasheet del componente.
