Tacómetro (CIR7441S)

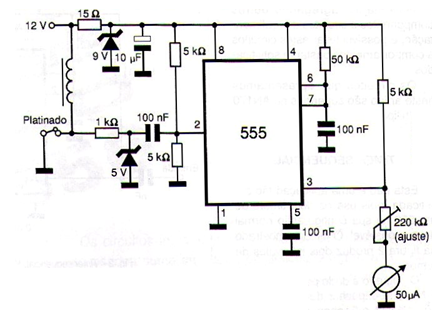

    El circuito presentado en la figura puede ser usado en el coche con motores que usen platinados convencionales para indicar la rotación en un instrumento de bobina móvil de 50 uA. El único ajuste se realiza en el trimpot en serie con el instrumento. El circuito funciona como un convertidor de frecuencia / tensión cuya escala está determinada básicamente por la red de tiempo conectada a los pines 6 y 7 del circuito integrado. Los diodos zener son de 1 W y el circuito se puede utilizar en otras aplicaciones que implican la indicación de frecuencia o rotaciones de un motor con el uso de un transductor apropiado.
