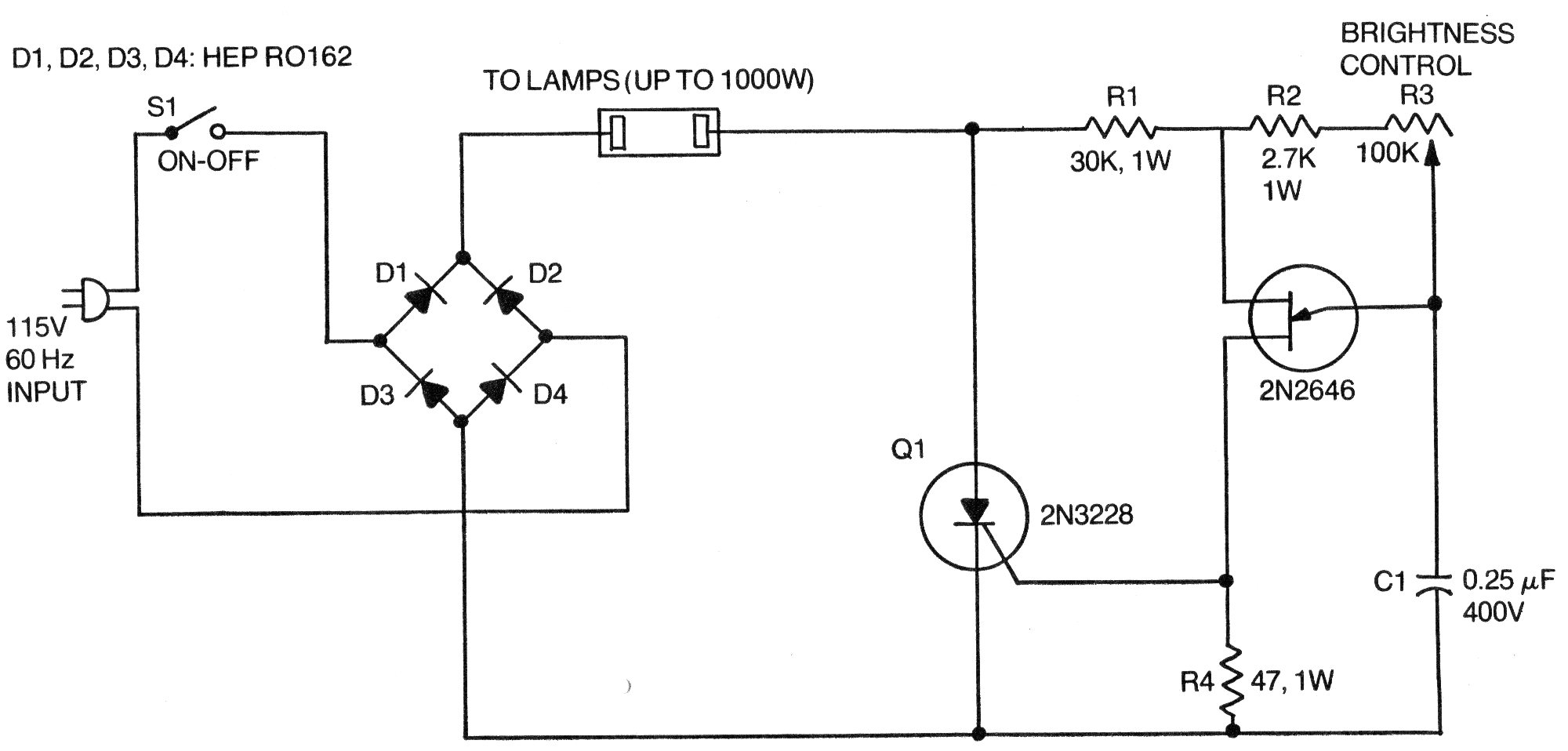

Este dimmer de onda completa fue encontrado en una documentación de 1976 de la RCA que fabricaba el SCR indicado. El circuito puede, sin embargo, ser implementado con un SCR TIC106 para corrientes hasta 3 A (300 W en 110 V), sin problemas. Los diodos del puente pueden ser los 1N4004 para corrientes hasta 1 A y 1N5404 para el caso de corrientes mayores. El capacitor C1 puede ser de 220 nF. El SCR debe montarse en un radiador de calor. Utilice este circuito sólo con lámparas incandescentes.
