Oscilador Colpitts TTL (CIR7289S)

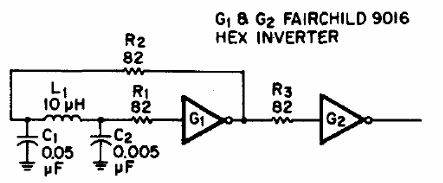

    Esta es la configuración de un oscilador TTL usando inversores. Cualquier CI TTL que contenga inversores puede ser usado y para los componentes indicados el período es de 1,2 us, lo que resulta en poco menos de 1 MHz. La frecuencia máxima depende del CI usado.
