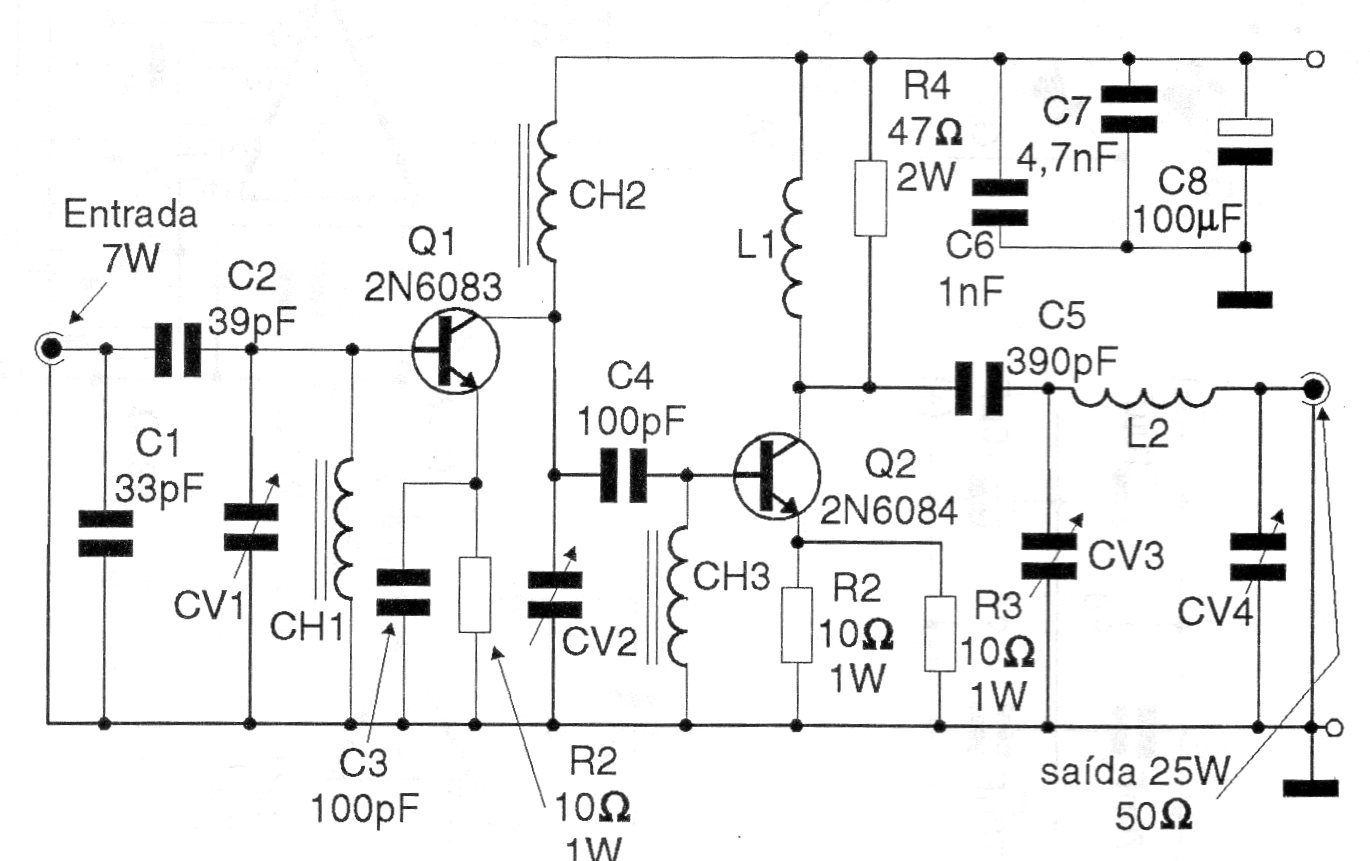

Amplificador RF para FM de 25 W (CIR3646S)



Con una señal de entrada de al menos 7 W, este amplificador suministra 25 W en la banda FM en su salida. La potencia recomendada es la batería, dada la alta corriente y la posibilidad de roncar. La bobina L1 consta de 10 vueltas de cable 18 en una resistencia de 1 ohm x 1 W (R4). L2 consta de 2 vueltas de alambre 14 en forma de 8 mm espaciados desde un diámetro del Dio. CH1 y CH2 están formados por 4 vueltas de alambre 24 en un núcleo de ferrita con un orificio de 6 mm x 10 mm.




| Haga click en la imagen para ampliar |
