Amplificador para Audífonos II (CIR630S)

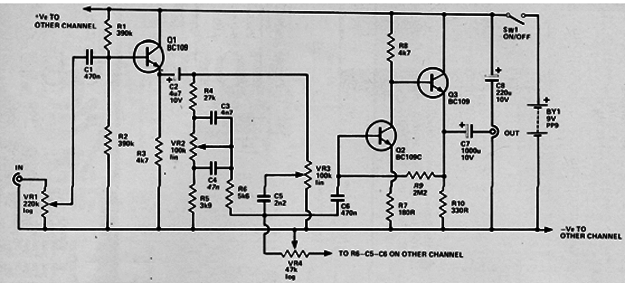

El circuito que se muestra es un amplificador para auriculares de impedancia medianas incluyendo graves y agudos, y también a equilibrio para la versión estéreo. Fue encontrado en una publicación de 1979, pero se puede montar fácilmente con los cambios que hemos hecho, con el uso de los componentes más modernos. El circuito es alimentado por la batería, pero se puede utilizar pilas para una mayor autonomía. Si se utiliza la fuente de 9 V, debe tener excelente filtrado y una corriente de al menos 200 mA. El control de tono tiene graves y agudos y dos unidades con debe estar equipada con el control de balance para una versión estéreo. La entrada es de alta impedancia y auriculares de baja impedancia pueden ser conectados en su salida.
