Amplificador con ganancia controlada (CIR6849S)

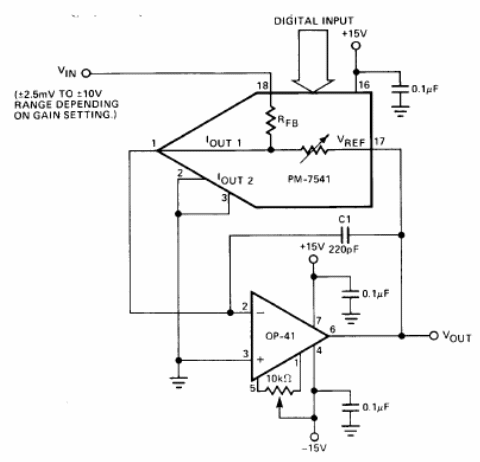

   Con el circuito mostrado en la figura es posible controlar digitalmente la ganancia de un amplificador operacional. Se utilizó en esta configuración el DAC de la Analog PM-7541 de 12 bits, lo que da un rango de control de 0 a 1024 con 10 bits y hasta 4098 con 12 bits. El amplificador operacional OP-41 que tiene entrada con JFET tiene una impedancia de entrada muy alta, lo que garantiza la precisión del control de ganancia.

   Observe la necesidad de fuente de alimentación simétrica y el rango de tensiones de entrada de ajuste del DAC va de 12,5 mV a 10 mV dependiendo del rango de ganancia deseado.

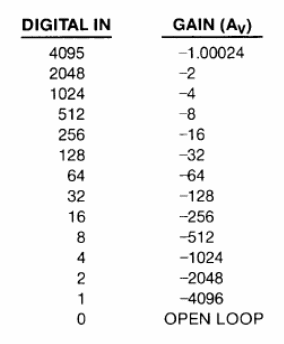

   Con entrada 0 tenemos la operación en open loop y con entrada 4095 la ganancia es de -100024. En la tabla abajo tenemos la escala de ganancias obtenida.










    La misma configuración puede ser adaptada para operar con otros amplificadores operacionales y también con DACs de otras características.

   Una aplicación importante para este circuito es en instrumentación, donde tensiones muy bajas pueden ser medidas con precisión. Estas tensiones pueden llegar a la banda de los microvolts.
