En la lección de nuestro curso de electrónica vimos qué son las ondas electromagnéticas y como estas pueden ser producidas. Nos interesa especialmente en electrónica la parte del espectro electromagnética que corresponde alas ondas de radio. Estas ondas, cuya existencia fue prevista por Maxwell y comprobada por Marconi, son usadas actualmente en muchos sistemas de telecomunicaciones de uso diario como la radio, la televisión, etc. Lo que proponemos al lector hoy es montar un medidor de la intensidad de campo, o sea, un aparato que acusa la presencia de ondas electromagnéticas (ondas de radio) y mide su intensidad relativa.

El medidor de intensidad de campo que proponemos puede servir para verificar el funcionamiento de pequeños transmisores de radio, micrófonos sin alambre, walkie-taikies, transmisores de radioaficionados y muchos otros. Este aparato indicará la presencia de ondas de radio en la banda de frecuencias que van de 100 kHz; aproximadamente, hasta más de 100 MHz.

Muy simple de montar, et indicador de RF, o medidor de intensidad de Í campo, servirá para la realización de pruebas con equipos que generen ondas de radio.

La alimentación del circuito se hace con dos pilas, y el uso de antena telescópica permite la operación fácil en cualquier condición.



Cómo funciona

Las ondas electromagnéticas, captadas por una antena telescópica, inducen una corriente de alta frecuencia que alcanza el circuito vía reactor de RF XRF.

Este choque de RF impide que las señales pasen para la línea de tierra de! aparato, desviándolas para el diodo detector D1. Después de la detección, la sena! rectificada es amplificada por dos transistores en la configuración Darlington, aumentando así en millares de veces su intensidad.

La señal es retirada del emisor por una derivación del trimpot P1, siendo llevada para el indicador que es un microamperímetro del tipo usado en VU de 0-200 µA.

EI trimpot permite ajustar la corriente de reposo en el instrumento, o sea el punto de indicación cero. Así, en la presencia de señal de radio tenemos variaciones de tensión en P1 que hacen que se deflecte la aguja del instrumento.

La escala de este instrumento puede graduarse en términos de intensidad relativa de la señal.

Teniendo por base un transmisor de potencia conocida será fácil elaborar este tipo de escala.

Vea que el circuito no necesita sintonizarse. El uso de un choque de RF posibilita la cobertura de toda la banda mencionada sin necesidad de sintonía.



Montaje

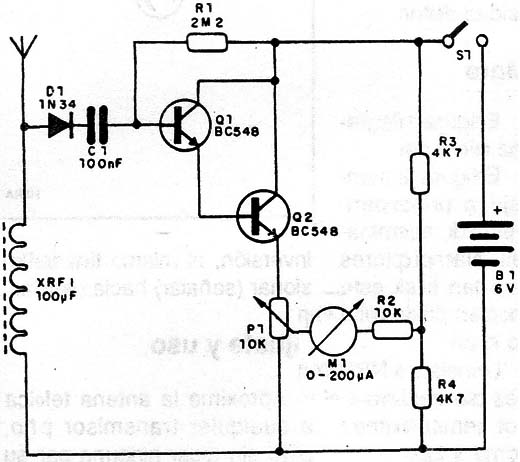

En la figura 1 tenemos el diagrama completo del aparato.

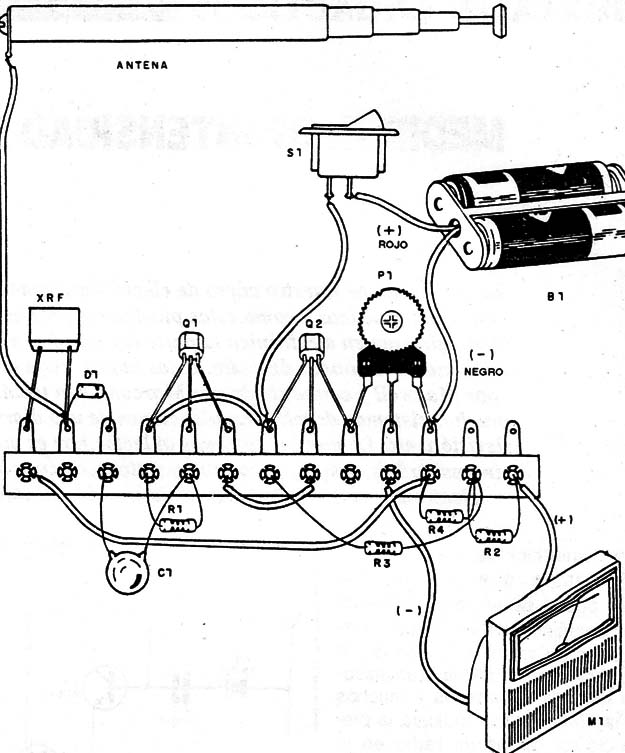

En la figura 2 tenemos su montaje, para principiantes y experimentadores, en puente de terminales.








Nada impide que los lectores que tengan la posibilidad de este montaje en placa de circuito impreso lo hagan.

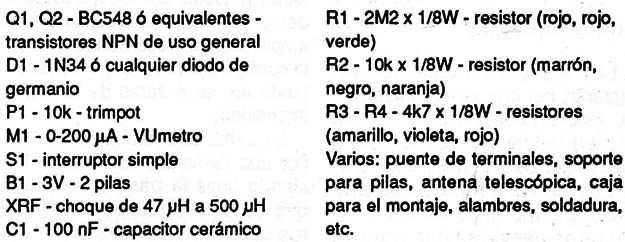

Los transistores son NPN comunes de uso general, y para el trimpot se admiten valores próximos como 4k7 y 22k.

El diodo D1 puede ser cualquiera de uso general de germanio. Si tiene dificultad para encontrar el choque de RF listo, enrolle unas 100 o 200 vueltas de alambre tino (32 o 34 AWG) en un bastón de ferrite de 1 cm de longitud y diámetro entre 0,4 y 0,8 cm.

El instrumento es un VUmetro común de 20ouA o incluso un miliamperímetro de 0 a 1 mA.

Observe la polaridad de la conexión del soporte de pilas, así como del instrumento, ya que con una inversión, el mismo tienda a deflexionar (señalar) hacia la izquierda.



Ajuste y uso

Aproxime la antena telescópica a cualquier transmisor pequeño, pero sin tocar ninguna parte de su circuito, principalmente en la antena. Una vez ajustado el trimpot para deflexión cero, el mismo debe mover la aguja de M1 cuando se conecta el transmisor. Comprobado su funcionamiento, instálelo en una cajita como la de la figura 3, para mayor comodidad de uso.
