Llave de Toque con el 741 (CIR555S)

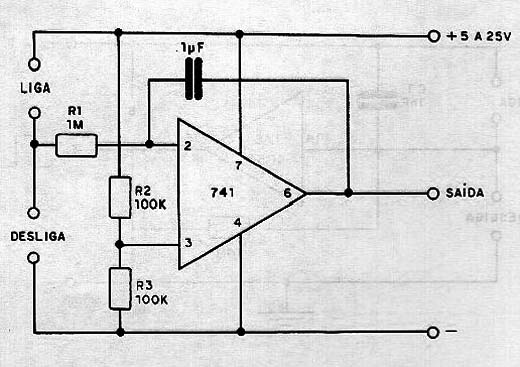

Este circuito se activa por el toque de sus dedos sobre los sensores que son dos grifos metálicos separados. La corriente máxima de salida es de la orden de 20 mA, lo suficiente para hacer que la unidad excite una etapa de potencia capaz de activar un relé, por ejemplo. La alimentación se puede hacer con tensiones de 5 a 25 V de acuerdo con la carga accionada. La fuente debe ser aislada de la red eléctrica.
