Shutdown Remoto para el 78xx (CIR1722S)

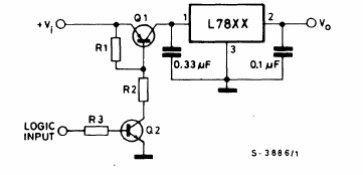

    Este circuito es del manual de circuitos integrados lineales de la SGS de 1982. El L78xx es equivalente de la SGS para los 78xx comunes donde el xx determina la tensión de salida. El transistor Q1 puede ser un TIP32 y Q2 puede ser un BC548. El circuito puede ser controlado por lógica CMOS o TTL con R3 de 1k. R1 puede ser de 470 ohms y R2 de 220 ohms. El circuito se puede utilizar como shield para microcontroladores.
