Intercomunicador con 2 Transistores (CIR1596S)

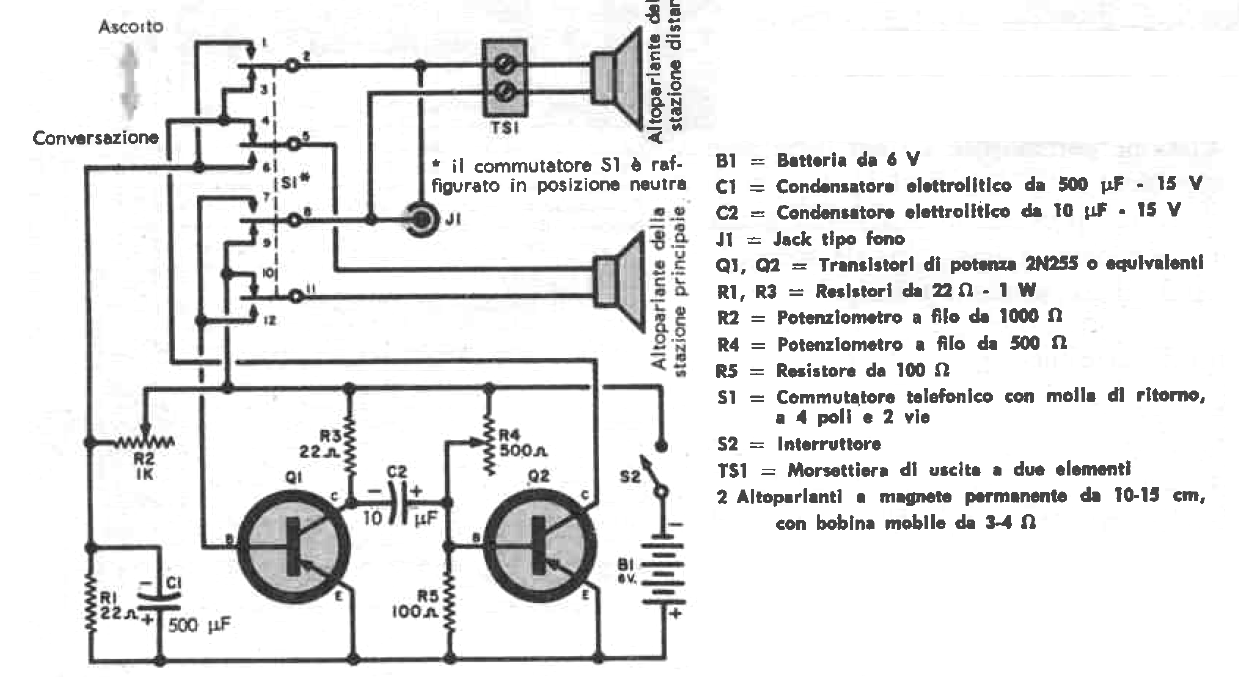

    El circuito presentado es de una revista Radiorama (Italia) de 1969, pudiendo ser elaborado con componentes más modernos como los transistores BD136 y la alimentación por fuente o pilas medias. Los cables no deben tener más de 20 metros de longitud. R4 ajusta la corriente de reposo para un menor consumo sin distorsión.




| Haga click en la imagen para ampliar |
