La palabra CMOS viene de Complementary Metal-Oxide Silicon, tiendo la principal característica el consumo de corriente muy bajo. Las velocidades en general, a la serie normal son más pequeñas de los de TTL, pero ya existe la serie HCMOS (donde la H es de alta velocidad o alta velocidad) que tiene las mismas características de TTL integrado.



Nota: esto es más un artículo de una serie sobre electrónica digital que comienza en la serie de ART416S



Los integrados CMOS pueden funcionar con tensiones entre 3 y15 V, lo que también significa una mayor flexibilidad de diseño, puesto que las fuentes pueden ser adecuadas a las aplicaciones.

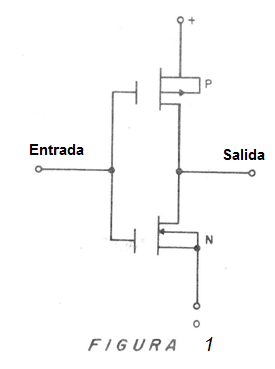

En la figura 1 tenemos un ejemplo de inversor con transistor de canal P y canal N MOS de tipo.








La curva de transferencia de este circuito se muestra en la figura 2, donde los valores en que la transición ocurre a 1.








Otra característica del CMOS integrada es la corriente de entrada muy baja que no carga las salidas.

La serie principal de CMOS integrado es el que comienza con 4000 (prefijos pueden aparecer como el fabricante en cuanto a RCA CD4000 etcétera.).

Debe observarse un factor importante en el tratamiento de los circuitos CMOS.

Los transistores de efecto campo tienen sus entradas abiertas en los circuitos lógicos, lo que significa que el dieléctrico del semiconductor, extremadamente delgado, estar sujeto a descargas estáticas que pueden pegar. En este caso el dispositivo es inutilizado.

Así, el manejo de los CMOS es delicado y debe evitarse tocar con los dedos directamente sobre los pinos, soldar los componentes con el hierro alimentado o incluso dejar el componente en materiales que pueden acumular cargas estáticas, tales como cajas de plástico/alfombras etcétera.

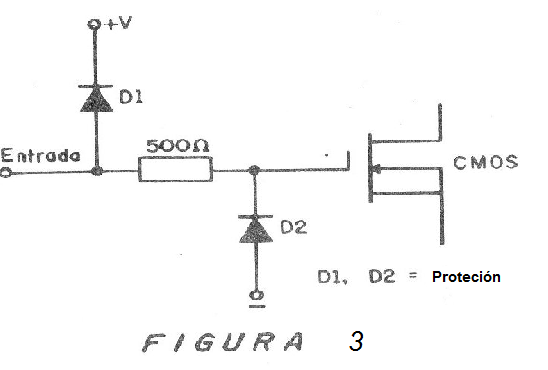

Dependiendo del fabricante, hay una protección incorporada que consiste en un diodo, como se muestra en la figura 3, pero dependiendo de la intensidad de la descarga o de su duración, el circuito puede no ser suficiente para evitar la quema del componente.










- Maximo de, porque el manejo de los integrados CMOS se pueden quemar

- Evitar la celebración de los terminales con las manos

- Use soquete

- No suelde con pistola de soldadura

- Mantenerlos siempre en caja de metal o en una esponja conductora en generalmente provienen de los fabricantes



Algunas reglas de uso son importantes:

- Uno no debe dejar entrada libre puertas: Conecte a la tierra o al positivo de la fuente, según sea el caso.

- Siempre uso alta impedancia las puntas de prueba para probar el integrado CMOS.



Utilizando Circuitos Lógicos

Para las familias y los tipos de funciones, podemos comenzar con la práctica. El primer punto para señalar es relativo en envolturas que obtenemos el integrado las dos familias: CMOS y TTL.

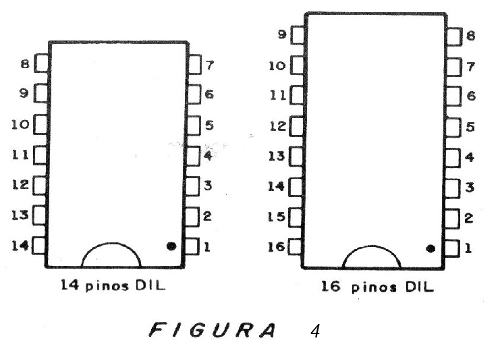

Generalmente el más usado es el de 14 pinos DIL y pinos 16 DIL. DIL significa Dual- en- Line, es decir, dos filas de terminales paralelos, como se muestra en la figura 4.








Tenga en cuenta que para estos envoltorios existen una etiqueta que identifica el pin 1, de la cual hacemos un recuento.

Funciones más complejas pueden requerir mayor número de pinos, alcanzando en algunos casos a más de 40.

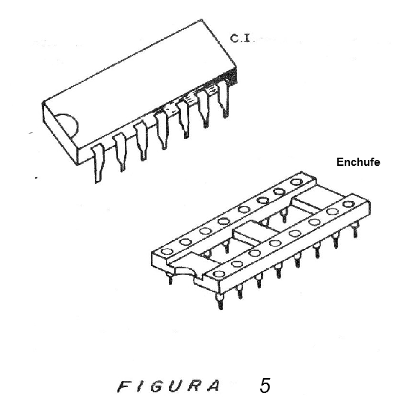

Estos pueden ser integrados directamente en una placa de circuito impreso de soldados o fijo en un enchufe, como se muestra en la figura 5.










Enchufes de bajo costo tipo "Molex" son comunes y permiten la troca de un integrado por otro. De hecho, siempre se recomienda el uso del enchufe, ya que también evita el choque térmico en la soldadura puede incluso dañar el componente.

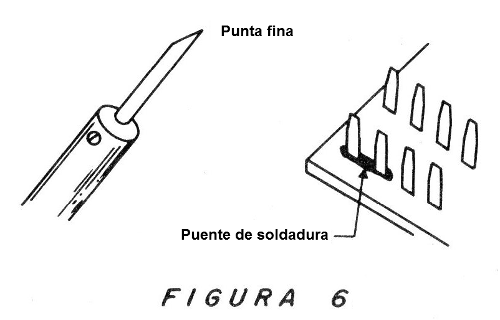

Para soldadura directa, el soldador debe tener punta fina y debe evitarse a toda costa en exceso soldadura que se puede propagar y cortocircuitar terminales (vea figura 6).








Si eso sucede, el "puente" de la soldadura puede eliminarse con la ayuda del propio soldador y un palo.

Calentando el lugar y pasando el palillo de dientes para quitar la soldadura sobrante, que se eliminará el problema.

Para alimentar los dispositivos deben tener una fuente de 5V (si trabajas con TTL) o entre 3 y15 V si trabajas con CMOS.

Las asambleas que se describen, en su mayoría será alrededor del TTL integrado y experiencias. Así, la fuente que nos será de 5 V (que también sirve a CMOS, ya que también trabajan con la tensión).

Hay reguladores de voltaje integrados que facilitan la máxima fuente de montaje.

En particular recomendamos que la serie 78XX integrado uno que XX indica la fuente de tensión de salida. Por lo tanto, usar el 7805 tendrá una salida de 5 V.

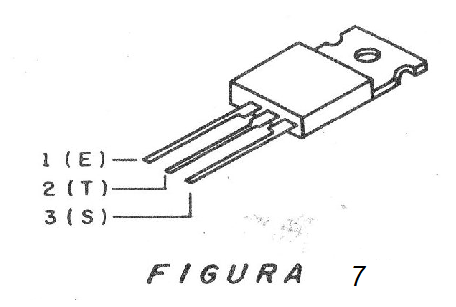

En la figura 7 tenemos el aspecto integral de un regulador de este tipo que proporciona una corriente de 1 A y que necesita ser dotado de un radiador de calor.








Esta entrada puede estar entre 10 V y V 34, que nos trae la habilidad de usar cualquier transformador de la V de 9 a 20, aproximadamente, con 1 A de corriente.

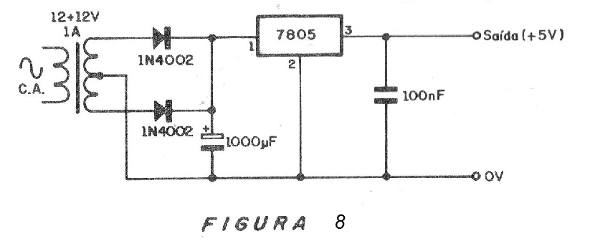

El circuito final, que se muestra en la figura 8 se puede utilizar para alimentar a proyectos con gran cantidad de integrados TTL y CMOS.

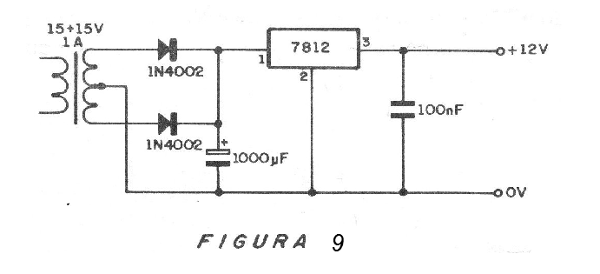

Para circuitos CMOS en particular darle alimentación con una fuente con 7812 que proporciona una tensión de 12 V (ver figura 9).










El integrado debe equiparse con un radiador de calor, especialmente si son alimentados con grandes cantidades de componentes.
