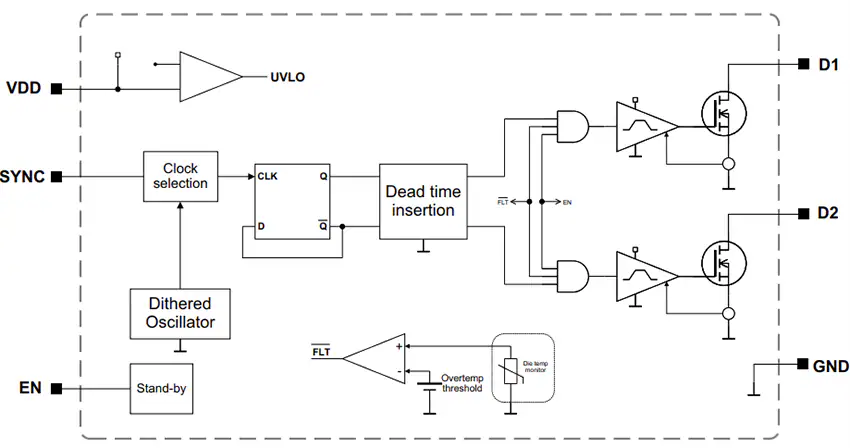

Más información sobre este componente destacado. Los controladores de transformador push-pull MCP14T0517 de Microchip Technology están diseñados para fuentes de alimentación compactas y aisladas que funcionan con una entrada de 3 VCC a 5,5 VCC. Los controladores MCP14T0517 de Microchip integran dos MOSFET de potencia y son capaces de controlar transformadores push-pull con toma central directamente desde la fuente de alimentación. Los dispositivos cuentan con un oscilador interno seguido de una etapa de control de puerta que proporciona salidas complementarias para interruptores de alimentación de canal N con referencia a tierra. Cada interruptor incluye una velocidad de respuesta de voltaje controlada, y el oscilador utiliza dithering de frecuencia para reducir las interferencias electromagnéticas (EMI). También se puede utilizar una fuente de reloj externa cuando se requiere un posicionamiento armónico preciso o la sincronización con varios controladores de transformador. Las funciones de protección integradas incluyen un límite típico de corriente pico de 2,5 A, bloqueo por subtensión (UVLO), apagado térmico y control de tiempo muerto para los dispositivos de conmutación. Se incluye una función de arranque suave para limitar la corriente pico durante el arranque, especialmente cuando hay condensadores de salida de gran capacidad. Hay dos opciones de frecuencia de conmutación disponibles: el MCP14T0517A opera a 150 kHz para reducir la interferencia electromagnética (EMI) y el MCP14T0517B opera a 450 kHz para diseños que requieren transformadores más pequeños. Los controladores MCP14T0517 se ofrecen en un encapsulado compacto SOT 23 de 6 pines y están especificados para funcionar en un rango de temperatura de -40 °C a +125 °C.
