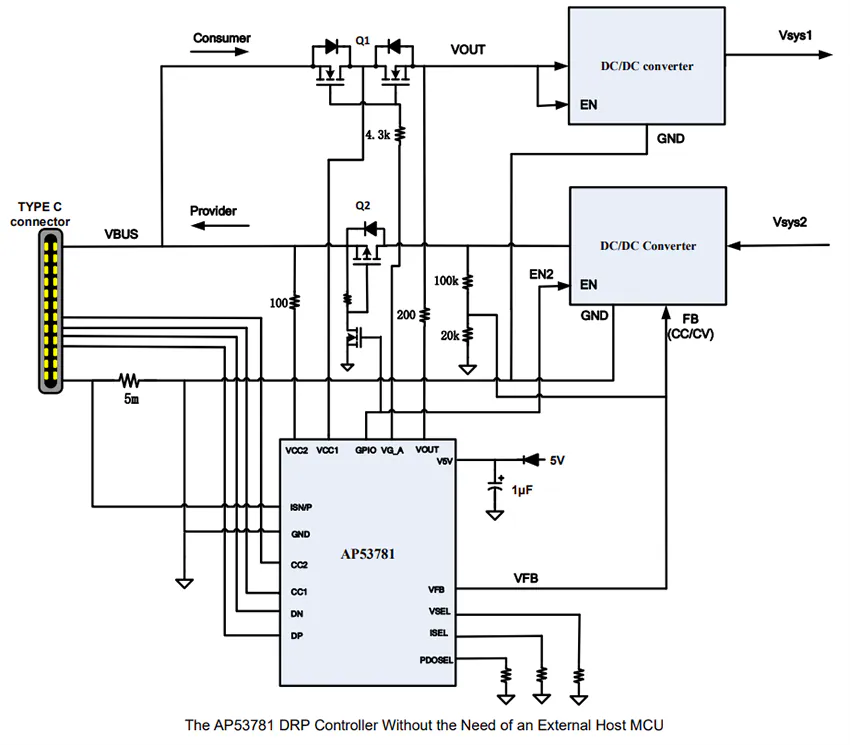

El controlador de alimentación (PD) USB de doble función AP53781 de Diodes Inc. es un controlador DRP USB Type-C® PD3.2 totalmente integrado, diseñado para soportar rango de potencia extendido (EPR)/fuente de voltaje ajustable (AVS) de hasta 28 V, así como rango de potencia estándar (SPR) de hasta 21 V. El AP53781 de Diodes Inc. funciona como un consumidor de energía, solicitando energía de un adaptador compatible con PD3.1, y también actúa como un proveedor de energía para alimentar un dispositivo equipado con un conector tipo C (TCD). En modo de bajo consumo, el AP53781 consume solo 50 µA y funciona sin necesidad de un MCU. En modo de consumidor, el objeto de datos de solicitud (RDO) deseado se selecciona mediante valores de resistencia específicos en los pines VSEL e ISEL para definir el voltaje y la corriente objetivo. En modo de suministro, la capacidad del Objeto de Datos de Potencia (PDO) se selecciona entre ocho perfiles de potencia predefinidos mediante una resistencia adecuada en el pin PDOSEL. El AP53781 integra resistencias de terminación Rp/Rd e interruptores de control DRP. El componente es compatible con los protocolos QC2.0/3.0 e incluye un modo de batería descargada cuando actúa como drenador. Durante el funcionamiento como fuente, el control de retroalimentación VFB está disponible para controladores externos de CC/CC. El dispositivo opera de 3,6 V a 28 V utilizando una topología de detección de corriente de bajo voltaje. Las características adicionales incluyen protección contra cortocircuitos entre los pines del Canal de Configuración (CC1/CC2) y los pines adyacentes de alto voltaje de hasta 34 V. El firmware integrado proporciona protección integral contra sobretensión (OVP), subtensión (UVP) y sobrecorriente (OCP).
