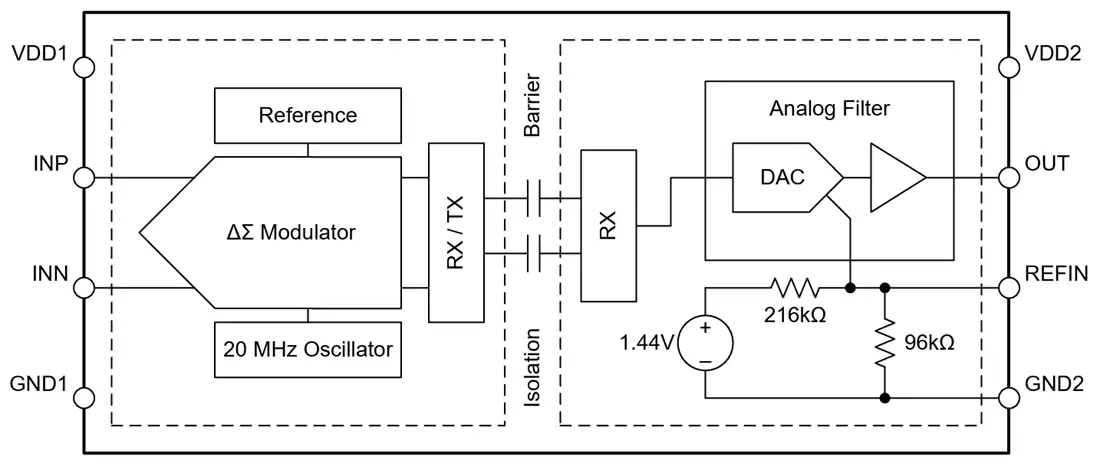

El amplificador funcionalmente aislado Texas Instruments AMC0100R es un amplificador de precisión con aislamiento galvánico, una entrada diferencial de ±250 mV y una salida radiométrica de terminación única. La entrada está optimizada para la conexión directa a una resistencia shunt u otra fuente de señal de baja impedancia. La barrera de aislamiento separa las partes del sistema que operan a diferentes niveles de voltaje en modo común o circuitos sensibles al ruido de las etapas de potencia. La barrera de aislamiento admite un voltaje de trabajo de hasta 200 VRMS/280 VCC y sobretensiones transitorias de hasta 570 VRMS/800 VCC (60 s). El Texas Instruments AMC0100R emite una señal de terminación única proporcional al voltaje de entrada. La salida de escala completa se define por el voltaje aplicado al pin REFIN. La salida del AMC0100R está diseñada para la conexión directa a la entrada de un ADC. Conecte el REFIN al mismo voltaje de referencia que el ADC para que coincida con el rango de voltaje de entrada dinámico del ADC. El AMC0100R está disponible en un encapsulado VSON de 8 pines con un paso de 0,65 mm y está completamente especificado para un rango de temperatura de -40 °C a +125 °C.
