Objetivo: Detectar cuando en una secuencia de pulsos a intervalos regulares falta una o más pulsos.
El circuito opera con pulsos a una frecuencia de hasta 500 kHz y puede ser alimentado con tensiones de 5 a 18 V.

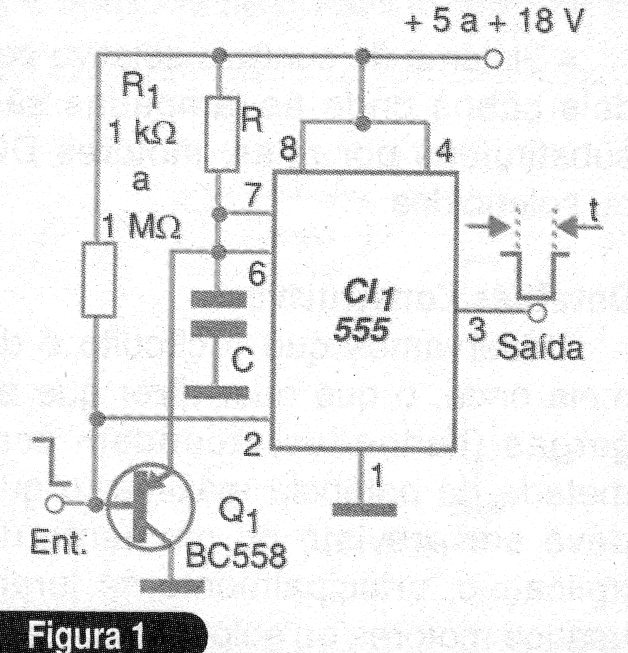

Las versiones CMOS del 555 se pueden utilizar para un menor consumo y una mayor velocidad. En la figura 1 tenemos el diagrama completo del detector.
Utilidades:
• Detectar la ausencia de pulso por interrupción de haz de luz o de transmisión por cable en un sistema de alarma.
• Detectar ausencia de señal en sistemas de adquisición de datos o interfaz de datos.
• Acusar la interrupción de las conexiones de alimentación o datos con el uso de una señal de monitorización paralela.
• Acusar fallas de funcionamiento de máquinas por la parada del envío de pulsos.
• Detectar fallas de funcionamiento en sistemas PWM
• Shield de microcontroladores
Detalles constructivos:
La señal rectangular con amplitud máxima igual a la de la alimentación debe aplicarse a la entrada del circuito.
El transistor hace el redisparo. El condensador y el resistor determinan la constante RC que debe ser mayor que la anchura de un pulso de entrada pero menor que la anchura de dos pulsos, de modo que haya la detección.
En la figura 2 tenemos la placa de circuito impreso para el montaje del detector.
La señal en la salida consiste en la ida al nivel bajo con la posibilidad de alimentar cargas con corrientes hasta unos 100 mA.
Para evitar problemas de inestabilidad, es recomendable que la carga alimentada sea conectada por una etapa de potencia con transistores.
El resistor R1 puede tener valores entre 1 k y 1 M dependiendo de la impedancia del circuito que debe excitarlo.
Lista de material:
CI-1 - 555 - circuito integrado
Q1 - BC558 o equivalente - transistores PNP de uso general
Resistores: (/ 8 W, 5%)
R1 - 1 k a 1 M - ver el texto
R - Ver texto
Capacitores:
C - ver el texto
Varios:
Placa de circuito impreso, hilos, soldadura, etc.
